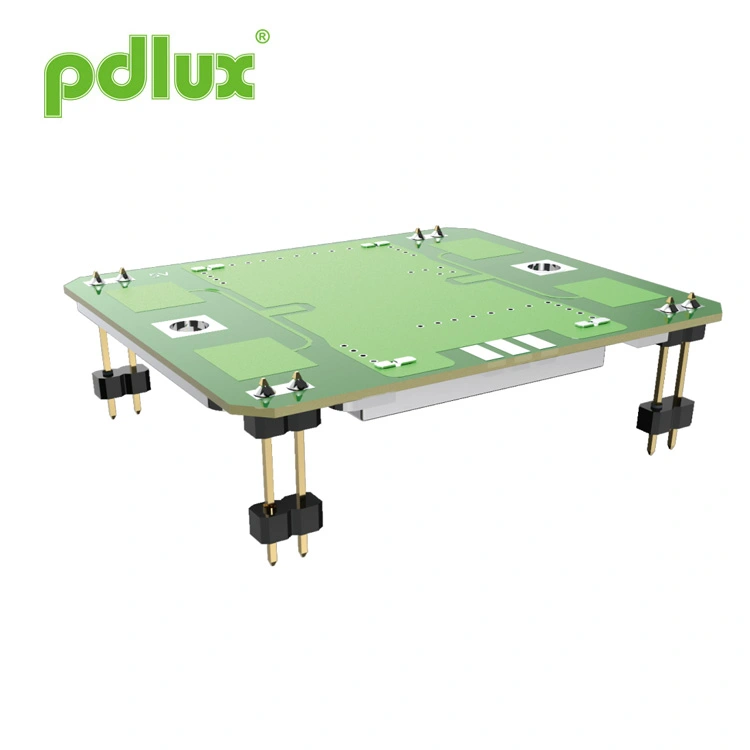

10.587GHz सुरक्षा मायक्रोवेव्ह रडार सेन्सर मॉड्यूल
Pdlux 10.587GHz सिक्युरिटी मायक्रोवेव्ह रडार सेन्सर मॉड्यूलचा X-बँड (10.525‑10.687GHz, प्रति प्रदेश सानुकूल करण्यायोग्य वारंवारता) मध्ये कार्यरत पुरवठादार आहे. पॅच अँटेना, डीआरओ, कमी वर्तमान ड्रेन आणि कॉम्पॅक्ट आकाराचे वैशिष्ट्य असलेले, ते लवचिक माउंटिंगसाठी वाइड-एंगल (एच-प्लेन) आणि अरुंद-कोन (ई-प्लेन) डिटेक्शन प्रदान करते. PWM मोडद्वारे वीज वापर आणखी कमी केला जाऊ शकतो. RoHS अनुरूप, ते सुरक्षा प्रणाली, स्वयंचलित दरवाजे, मोशन लाइटिंग, IoT आणि स्पीड सेन्सरसाठी योग्य आहे.
मॉडेल:PD-V9H
चौकशी पाठवा
PD-V9H
- वारंवारता सेटिंग: 10.587GHz ±10M
- पॅच अँटेनासह
- DRO: डायलेक्ट्रिक रेझोनेटर ऑसिलॅटो
- कमी डीसी करंट ड्रेन
- लहान आकार
- RoHS अनुपालन
| आयटम | तपशील | |
| वारंवारता सेटिंग | 10.587GHz ±10M | |
| अट | Ta = +25 C，Vin = +5 VDC | |
| ऑपरेटिंग व्होल्टेज | +5.0 ± 0.5 VDC | |
| कार्यरत वर्तमान | <32 mA प्रकार. | |
| आउटपुट पॉवर | 20 mW (13 dBm) E.I.R.P. टाइप करा | |
| वारंवारता स्थिरता | ±5 MHz कमाल. (ता: -30 ते +55 सी) | |
| परतावा नुकसान संवेदनशीलता | -90 dBc टाइप. | |
| दुसरा हार्मोनिक उत्सर्जन | -40 dBm श्रेणी | |

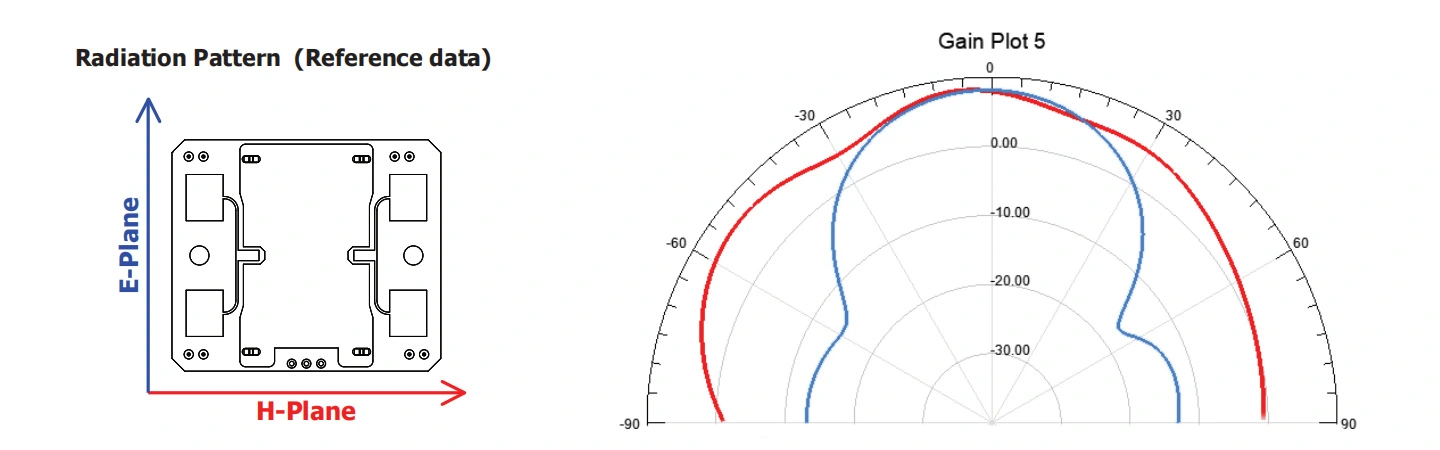

| अँटेना बीमविड्थ (-3 dB) | ई-प्लेन | 36 अंश nom. (72 अंशांचा ओरेटिकल पूर्ण कोन) |
| एच-प्लेन | 72 अंश nom. (ऑरेटिकल पूर्ण कोन 144 अंश) | |
| आरएफ इंटरफेस | पॅच अँटेना | |
| तापमान श्रेणी | -30 ते +55 C (मानक वापर व्याप्ती), -40 ते +80 C (कमाल वापर श्रेणी) | |
| अनुपालनासाठी नियमन | -30 ETS 300 440 | |
PD-V9 मालिका ब्राइटनेस सेन्सर X-बँडमध्ये कार्यरत आहे. ऑपरेटिंग फ्रिक्वेन्सी 10.525GHz ते फ्रिक्वेंसी रेंजमध्ये आहे
10.687GHz वापरकर्त्यांना ते आहे त्या देशाच्या वारंवारतेच्या नियमांनुसार कस्टमाइझवर आधारित खरेदी करणे आवश्यक आहे
स्थित उदाहरणार्थ, 10.525GHz, 10.587GHz, 10.687GHz. PD-V9 मालिका सेन्सर सुरक्षा आणि पाळत ठेवण्यासाठी मोठ्या प्रमाणावर वापरले जातात
ॲप्लिकेशन उत्पादने, स्वयंचलित दरवाजा सेन्सर, मोबाइल सेन्सिंग लाइट, IoT सेन्सर्स, स्पीड सेन्सर आणि विविध मोबाइल सेन्सर
उत्पादने
सेन्सरमध्ये H-Plane लार्ज अँगल डिटेक्शन आणि Eplan स्मॉल अँगल डिटेक्शन आहे. वापरकर्ते वेगवेगळ्या कोनातून सेन्सरचे निराकरण करू शकतात
वापर दरम्यान आवश्यक. जर वापरकर्त्यांना सेन्सरचा कार्यप्रवाह शक्य तितका लहान असावा असे वाटत असेल तर तुम्ही वीज पुरवठा मोड सेट करू शकता
सेन्सर ते PWM (कर्तव्य सायकल) मोड, जे प्रभावीपणे कार्यरत प्रवाह कमी करू शकते.
जेव्हा वापरकर्त्यांना मूळ सेन्सर वापरताना किंवा थेट बदलताना खालील समस्या येतात.
1. प्रथम वापर:
जेव्हा तुम्ही PD-V9 मालिका सेन्सर पहिल्यांदा वापरत असाल आणि उच्च संवेदनशीलता किंवा अपुरी संवेदनशीलता अनुभवता तेव्हा तुम्ही
प्रथम ॲम्प्लीफिकेशन सर्किटची लाभ सेटिंग स्थिती तपासा. आणि MCU द्वारे सिग्नलवर प्रक्रिया करण्यासाठी वापरलेली गणना पद्धत
योग्य आहे. सर्वसाधारणपणे, उपाय शोधणे सोपे आहे.
2. पूर्वी वापरलेले सेन्सर थेट बदलताना संभाव्य समस्या उद्भवू शकतात:
पूर्वी वापरलेले सेन्सर थेट बदलताना, उच्च संवेदनशीलता आणि कमी संवेदनशीलतेच्या समस्या देखील असू शकतात, जे असू शकतात
सहज निराकरण. एम्पलीफिकेशन सर्किट वाढवणे किंवा ॲम्प्लीफिकेशन सर्किटचा फायदा कमी करणे पुरेसे आहे. गरज नाही
MCU च्या सिग्नल प्रोसेसिंग अल्गोरिदमचा विचार करा.
वापरताना नवशिक्यांना आवश्यक असलेली मदत:
PD-V9 मालिका सेन्सर वापरताना तुम्हाला अडचणी आल्यास आणि मदतीची आवश्यकता असल्यास. तुम्ही आमच्याशी ईमेलद्वारे संपर्क साधू शकता. सर्वसाधारणपणे, उत्तरे मिळू शकतात.
उत्पादन परिचय:
जेव्हा आवश्यक असेल तेव्हा PDLUX द्वारे उत्पादन परिचय सुधारित आणि सुधारित केले जाऊ शकते. प्रत्येकाला वेळेवर सूचित केले जाईलच असे नाही.
