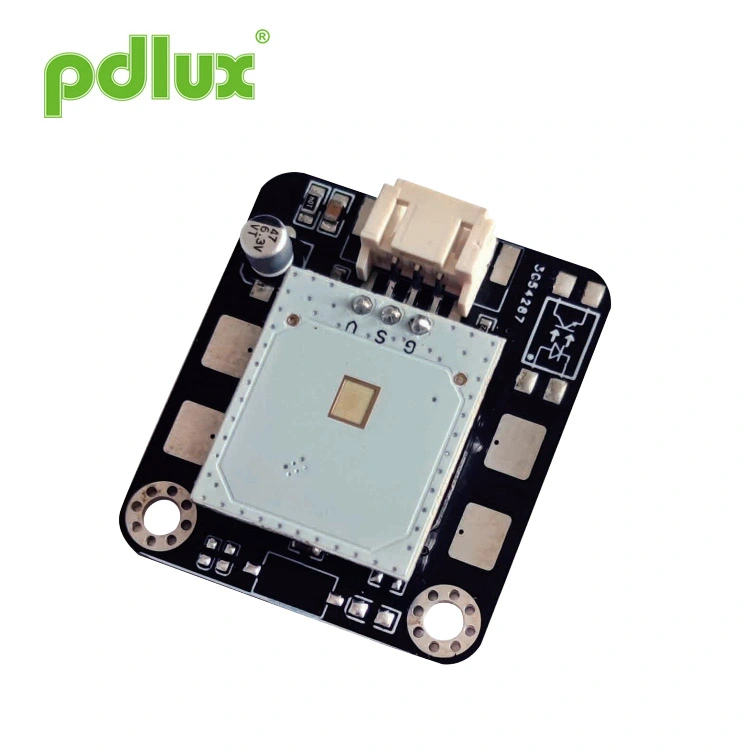

24GHz गृह सुरक्षा घुसखोरी रडार सेन्सर
Pdlux 30 वर्षांहून अधिक काळ 24GHz होम सिक्युरिटी इंट्रुजन रडार सेन्सरमध्ये विशेष आहे. हा सेन्सर जेश्चर-आधारित नॉन-संपर्क नियंत्रणासाठी एमसीयूसह मिलीमीटर-वेव्ह सेन्सर एकत्रित करणारा कॉम्पॅक्ट मॉड्यूल आहे. हे 10-30 सें.मी.च्या आत अनेक कोनातून हाताच्या लाटा ओळखते आणि स्विंग काउंटद्वारे वेगवेगळ्या कमांडस सपोर्ट करते. हे दरवाजे, दिवे आणि इतर इलेक्ट्रॉनिक्स ऑपरेट करण्यासाठी स्पर्शरहित मार्ग देते, ज्यामुळे ते घराच्या सुरक्षिततेसाठी आणि ऑटोमेशनसाठी आदर्श बनते.
मॉडेल:PD-V18-M1
चौकशी पाठवा

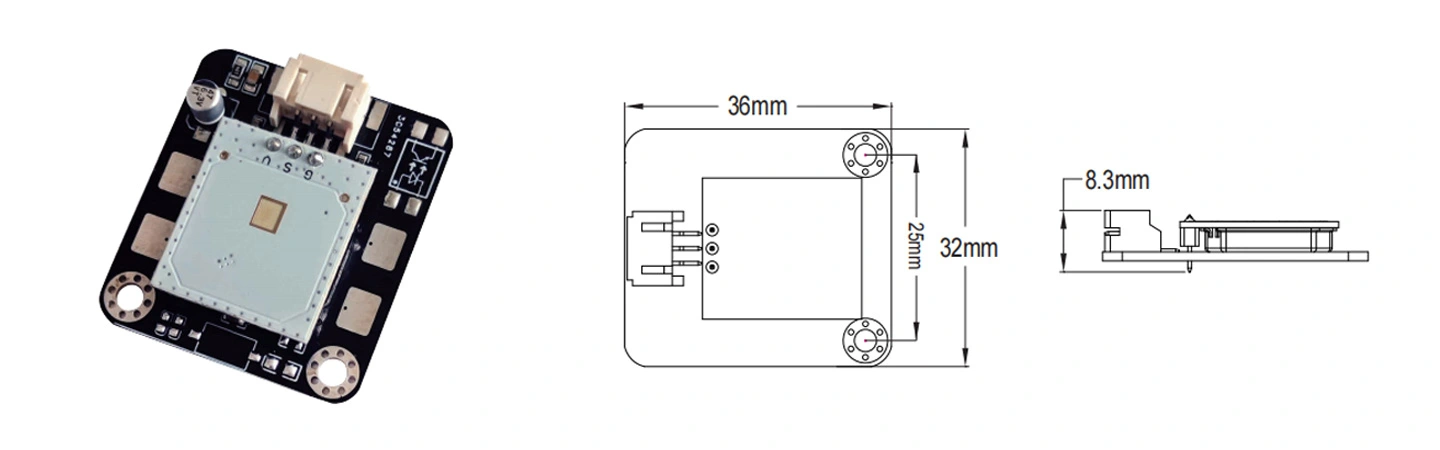

PD-V18-M1 हे एक ॲप्लिकेशन मॉड्यूल आहे ज्यामध्ये सुपर मिलिमीटर वेव्ह सेन्सर आणि ॲम्प्लीफिकेशन सर्किट + MCU असतात
संपर्क नसलेल्या नियंत्रणासाठी डिझाइन केलेले. याला क्लोज-रेंज वेव्ह सेन्सिंगसाठी कंट्रोलर मॉड्यूल देखील म्हटले जाऊ शकते. त्याचा अर्ज
परिस्थिती खूप विस्तृत आहे, तुम्ही विद्युत काम नियंत्रित करू शकता किंवा वेगवेगळ्या कोनातून तुमच्या हाताच्या लाटेने बंद करू शकता
10-30 सेमी, आणि आपण स्विंगच्या संख्येसह भिन्न उत्पादन देखील तयार करू शकता. उदाहरणार्थ: उघडण्यासाठी एक स्विंग
विद्युत दरवाजा; प्रकाश व्यवस्था उघडण्यासाठी दोन स्विंग.
विशेषत: महामारीच्या बाप्तिस्म्यानंतर, लोक सार्वजनिक संपर्क स्विचला मनापासून प्रतिकार करतात. यासाठी आहे
कारण आम्ही एक वेव्ह सेन्सर प्रणाली विकसित केली आहे, जी समान इलेक्ट्रिकल आणि इलेक्ट्रॉनिकवर देखील लागू केली जाऊ शकते
उत्पादने, जेणेकरून तुमच्याकडे कल्पनाशक्तीसाठी अधिक जागा असेल.
हे विशेषत: गैर-संपर्क नियंत्रणासाठी डिझाइन केलेले अनुप्रयोग मॉड्यूल आहे. डिझाइनच्या सुरूवातीस, आम्ही पूर्णपणे
विविध उत्पादनांमध्ये उत्पादनांच्या अनुप्रयोगाचा विचार केला, म्हणून आम्ही विशेषत: मिलीमीटर वेव्ह मोबाइल सेन्सर डिझाइन केले
(24.125GHz) व्हॉल्यूम अल्ट्रा-स्मॉल आकारात, आणि सिग्नल ॲम्प्लीफिकेशन सर्किट आणि MCU एका PCB वर नियोजित होते,
जे कॉम्पॅक्ट आणि स्थिर होते. 10-30 सें.मी.च्या रेंजमध्ये लागू करता येणारे मॉड्यूल विद्युत उपकरणे नियंत्रित करू शकतात
हाताच्या लाटेने. वापरकर्ते आवश्यकतेनुसार वेगवेगळ्या उत्पादनांवर ते लागू करू शकतात. सेन्सिंग अंतर सानुकूलित केले जाऊ शकते
ग्राहकाच्या गरजेनुसार.
| पॅरामीटर | नोट्स | मि | टाइप करा | कमाल | युनिट्स |
| पुरवठा व्होल्टेज | Vcc | 3.0 | 5.0 | 5.2 | V |
| सध्याचा वापर | आयसीसी | 10 | 18 | 20 | mA |
| आउटपुट क्षमता | शीर्षस्थानी | -३०~+८५ | -३०~+८५ | -३०~+८५ | ℃ |
| स्टोरेज तापमान | Tstg | -10 | -10 | +६० | ℃ |
| वारंवारता सेटिंग | f | 24.000 | 24.125 | 24.250 | GHz |
| रेडिएटेड पॉवर (EIRP) | पोउट | <2.0 | <2.5 | <3.0 | mW |
| स्टोरेज सभोवतालची आर्द्रता | ४५%~६५% | ४५%~६५% | ४५%~६५% | ४५%~६५% | आरएच |

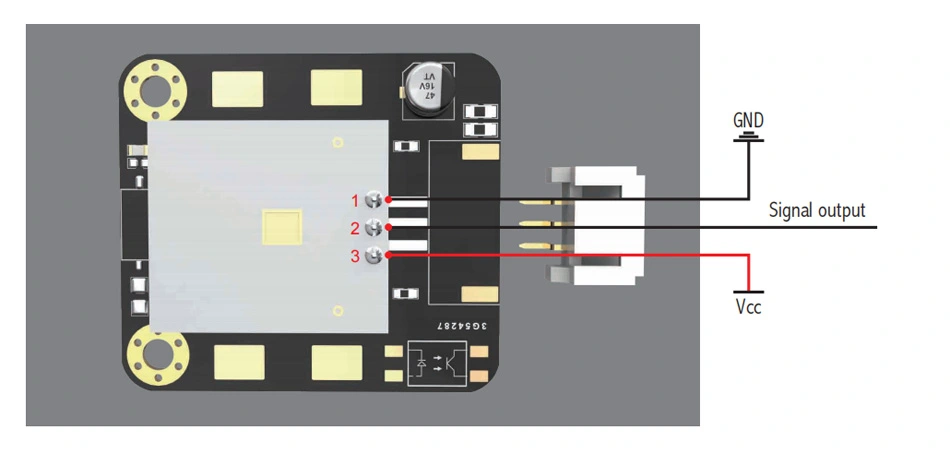

ऍप्लिकेशन मॉड्यूलचा इंटरफेस एक पिन हेडर आहे
2.0mmx3pin ची पिच.
टीप: या मॉड्यूलचे निश्चित व्होल्टेज 5V आहे, जर 3V वर लागू केले तर,
कार्यक्षमतेत फरक असू शकतो.
1. उपकरणांचे नुकसान टाळण्यासाठी काळजी घेतली पाहिजे. ESD संरक्षण उपाय अजिबात घेतले पाहिजेत
स्टोरेज, हाताळणी, असेंब्ली आणि चाचणीचे टप्पे. या मॉड्यूलच्या रडार अँटेना आणि पिनला स्पर्श करू नका आणि करू नका
मोजण्यासाठी मल्टीमीटरने पिनला स्पर्श करा.
2. घराबाहेर स्थापित PD-V18-M1 साठी, पाऊस पडत असताना डिटेक्टर रेनड्रॉप सिग्नल शोधू शकतो. म्हणजेच, पावसाळ्याच्या दिवशी घराबाहेर बसवलेले रडार डिटेक्टर पावसाचे थेंब ओळखू शकतात.
वापरलेल्या मिलीमीटर वेव्ह सेन्सरमुळे, सेन्सरच्या समोर धातूची सामग्री वापरली जाऊ शकत नाही आणि अभियांत्रिकी प्लास्टिकचा वापर गृहनिर्माण सामग्री म्हणून करणे आवश्यक आहे. हा एक लहान पॉवर सिग्नल ट्रान्सीव्हर असल्यामुळे, कॅसिंगच्या जाडीमध्ये सिग्नल क्षीणतेमध्ये काही प्रमाणात फरक असतो. ऑर्डर देण्यापूर्वी, वापरकर्त्याने वापराचे वातावरण आणि आवश्यकता पूर्णपणे स्पष्ट करणे आवश्यक आहे आणि आवश्यक असल्यास, स्थापित करणे आवश्यक असलेली उत्पादने आम्हाला प्रदान केली जाऊ शकतात आणि आम्ही त्यांना तयार करू शकतो.
वेगवेगळ्या उत्पादनांवर वापरल्यास या उत्पादनाचा प्रभाव थोडासा बदलतो. वापरकर्ते संवेदनशीलता ट्रिमिंगसह आवृत्ती ऑर्डर करण्याची विनंती करू शकतात आणि PDLUX सह विशेष आवश्यकता आधीच स्पष्ट केल्या जाऊ शकतात. वापरकर्त्याच्या वेगवेगळ्या गरजांनुसार वेगवेगळे सेन्सर आणि सॉफ्टवेअर अल्गोरिदम निवडले जाऊ शकतात.
हे मॉड्यूल 3V-5V हस्तक्षेप-मुक्त DC वीज पुरवठ्यावर कार्य करू शकते.
काय होऊ शकते:डिटेक्शन रेंजमध्ये हलणारी वस्तू नसताना, चाचणी केलेले चुकीचे ऑपरेशन सहसा हस्तक्षेपाच्या शक्तिशाली स्त्रोतामुळे होते. उदाहरणार्थ, मालिकेतील पॉवर कॉर्डद्वारे हस्तक्षेप; उदाहरणार्थ, मोबाइल फोनमधून हस्तक्षेप; उदाहरणार्थ, वेल्डिंग मशीन वेल्डिंग करताना कंसमुळे होणारा मजबूत हस्तक्षेप. च्या उपस्थितीसाठी हस्तक्षेपाचे वरील स्त्रोत दोनदा तपासा.
वरील स्मरणपत्रे काळजीपूर्वक वाचून समजून घेणे अपेक्षित आहे.
