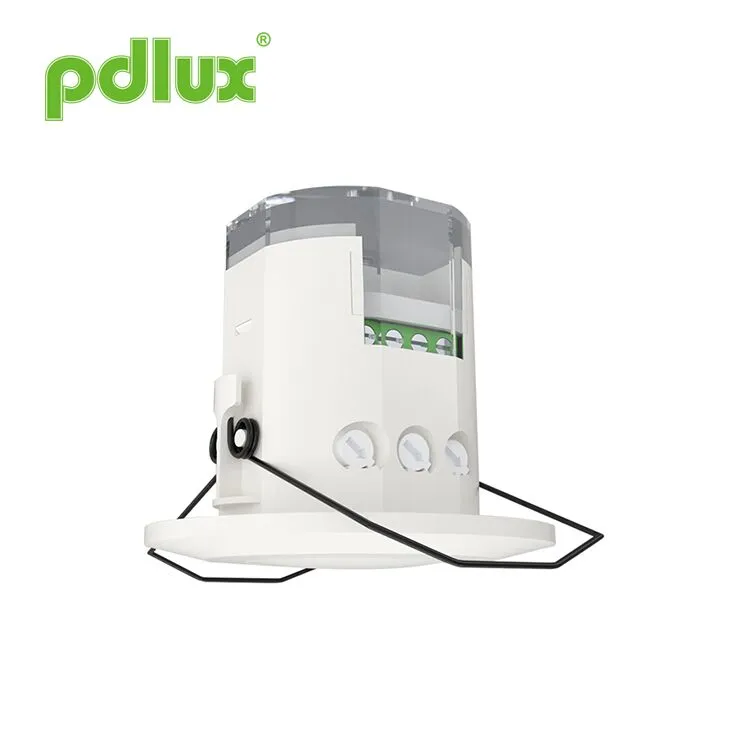

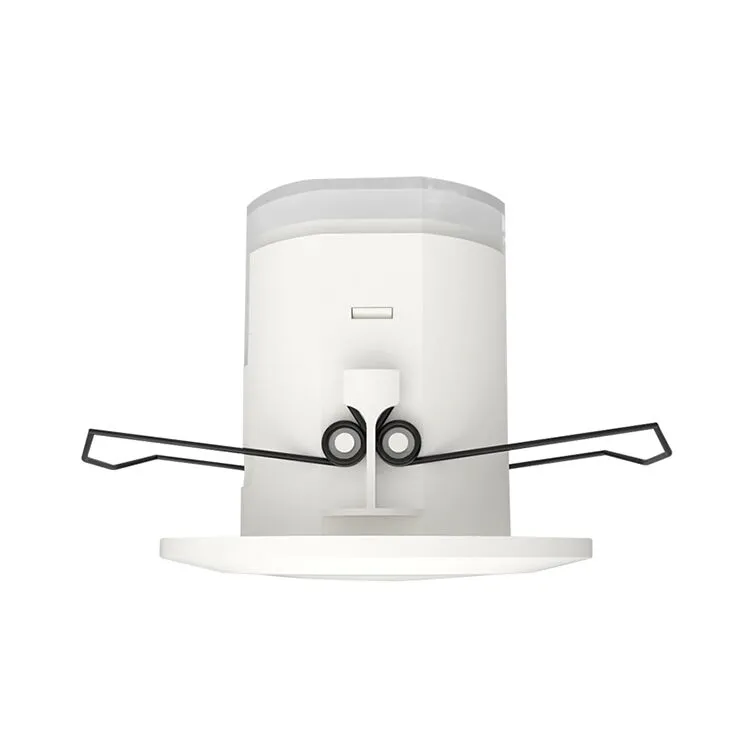

डॉपलर रडार मायक्रोवेव्ह मोशन सेन्सर
सुरक्षा संरक्षण किंवा उर्जा बचतीसाठी डॉपलर रडार मायक्रोवेव्ह मोशन सेन्सर रस्ता, वॉशरूम, लिफ्ट, घरगुती किंवा इतर सार्वजनिक क्षेत्रात मोठ्या प्रमाणात लागू केला जातो. हे बर्‍याच तांत्रिक पेटंट्ससाठी लागू होते आणि आपल्या बुद्धिमान जीवनासाठी योग्य निवड आहे.
मॉडेल:PD-MV1018B
चौकशी पाठवा
डॉपलर रडार मायक्रोवेव्ह मोशन सेन्सर
सारांश
हा हाय-प्रीसीशन डिजिटल मायक्रोवेव्ह सेन्सर आहे ज्याची शोध श्रेणी 360 ° आहे आणि कार्यरत वारंवारता 5.8 जीएचझेड आहे. हे डॉपलर तत्त्वावर आधारित आहे जे उत्सर्जक आणि प्राप्त करणे समाकलित करते. हे एमसीयू (मायक्रो कंट्रोल युनिट) स्वीकारते जे त्याची सुस्पष्टता मोठ्या प्रमाणात वाढवते आणि त्याचा दोष दर कमी करते. हे स्वरूपात नाजूक आहे आणि संरचनेत कॉम्पॅक्ट आहे. हे स्वतंत्रपणे भारांशी जोडले जाऊ शकते किंवा काचेच्या किंवा प्लास्टिकपासून बनविलेले लॅम्पशेडसह लाइटिंग्जमध्ये सहजपणे स्थापित केले जाऊ शकते. सुरक्षा संरक्षण किंवा उर्जा बचतीसाठी हे रस्ता, वॉशरूम, लिफ्ट, घरगुती किंवा इतर सार्वजनिक क्षेत्रात मोठ्या प्रमाणात लागू केले जाते. हे बर्‍याच तांत्रिक पेटंट्ससाठी लागू होते आणि आपल्या बुद्धिमान जीवनासाठी योग्य निवड आहे.
वैशिष्ट्ये
१. नॉन-रेडिएशन हानी: त्याची ट्रान्समीटर पॉवर 0.3 मेगावॅटपेक्षा कमी आहे, ज्यामुळे मानवी शरीराचे नुकसान होत नाही.
२. रिलीबल आणि स्थिर कामगिरी: हे डिजिटल प्रक्रियेमध्ये आरसी फिल्टरिंग आणि डिजिटल फिल्टरिंग लागू करते. हे डिजिटल झिरो ट्रिगर तंत्रज्ञान देखील वापरते, म्हणजेच, शून्य बिंदूवर ते स्वयं-कनेक्ट केलेले किंवा स्वयं-सूचित केले जाईल. हे आउटपुट नियंत्रित करण्यासाठी टायको हाय-पॉवर रिले वापरते, जे त्याची विश्वसनीय कामगिरी सुनिश्चित करते. 100-240 व्हीएसीमध्ये त्याच्या स्थिर कामगिरीची हमी देण्यासाठी हे पॉवर मॅनेजमेंट चिपचा अवलंब करते.
वैशिष्ट्ये
|
उर्जा स्त्रोत: 100-240vac उर्जा वारंवारता: 50/60 हर्ट्ज रेट केलेले लोड: 1100 डब्ल्यू मॅक्स.टंगस्टेन (220-240vac) 550 डब्ल्यू मॅक्स.फ्लोरोसेंट आणि एलईडी (220-240vac) 550 डब्ल्यू मॅक्स.टंगस्टेन (100-130vac) 275 डब्ल्यू मॅक्स.फ्लोरोसेंट आणि एलईडी (100-130vac) ट्रान्समिशन पॉवर: <0.2 मीडब्ल्यू कार्यरत तापमान: -15 ° से ~+70 ° से संरक्षण पातळी: आयपी 20, वर्ग II वेळ सेटिंग: 8 सेकंद ते 12 मिनिट (समायोज्य) |
शोध कोन: 360 ° (कमाल मर्यादा स्थापना), 180 ° (भिंत स्थापना) शोध श्रेणी: 2-10 मी (रेडिओ.) (समायोज्य) 、 (कमाल मर्यादा स्थापना) 25 मीटर कमाल. (रेडिओ.) (समायोज्य) (भिंत स्थापना) लाइट-ऑस्ट्रोल: 2-2000 लक्स (समायोज्य) स्थापना सिट: घरामध्ये, कमाल मर्यादा माउंटिंग एचएफ सिस्टम: 5.8 जीएचझेड सीडब्ल्यू इलेक्ट्रिक वेव्ह, आयएसएम बँड |
सेन्सर माहिती
मायक्रोवेव्ह ग्लास, प्लास्टिक आणि लाकडामध्ये प्रवेश करू शकतो, अशा प्रकारे मायक्रोवेव्ह सेन्सर काचेच्या, प्लास्टिक किंवा लाकडाच्या विशिष्ट जाडीपासून बनविलेल्या सावलीच्या आत स्थापित केला जाऊ शकतो. उदाहरणार्थ, लाइटिंग्जमधील अनुप्रयोग, केवळ खाली दर्शविल्याप्रमाणे कनेक्शन बनवित असल्यास आपण सामान्य लाइटिंग्ज स्वयं-सेन्सिंग लाइटिंग्जमध्ये बदलू शकता.
मैत्रीपूर्ण स्मरणपत्र: दोन किंवा अधिक मायक्रोवेव्ह एकत्र स्थापित करताना, आपल्याला 4 मीटर एकमेकांपासून एक ठेवणे आवश्यक आहे, अन्यथा त्यातील हस्तक्षेपामुळे त्रुटी प्रतिक्रिया होईल.
एक सेटिंग रीतीने: पोटेंटीमीटर
| शोध श्रेणी सेटिंग (संवेदनशीलता) | |
|
2.5 मीटर उंचीवर स्थापित केल्यावर डिटेक्शन रेंज हा शब्द ग्राउंडवरील अंदाजे वर्तुळाच्या कास्टिंगच्या रेडिओला वापरण्यासाठी वापरला जातो. नॉब पूर्णपणे क्लॉकच्या दिशेने पूर्णपणे फिरविणे म्हणजे थीमिनिमम श्रेणी आहे, पूर्णपणे घड्याळाच्या दिशेने जास्तीत जास्त आहे. |
|
टीप:वरील शोध श्रेणी मध्यम आकृतीसह 1.6 मीटर ~ 1.7 मीटर उंच असलेल्या आणि 1.0 ~ 1.5 मीटर/सेकंदाच्या वेगाने फिरणार्‍या व्यक्तीच्या बाबतीत प्राप्त केली जाते. जर व्यक्तीची उंची, आकृती आणि हालचाल गती बदलत असेल तर शोध श्रेणी देखील बदलेल. सूचनाःहे उत्पादन वापरताना, कृपया संवेदनशीलता (शोध श्रेणी) योग्य मूल्याशी समायोजित करा परंतु उडणारी पाने आणि पडदे, लहान प्राणी किंवा पॉवर ग्रीड आणि इलेक्ट्रिकल उपकरणांच्या हस्तक्षेपामुळे चुकीच्या हालचाली सहज शोधल्यामुळे उद्भवणारी असामान्य प्रतिक्रिया टाळण्यासाठी जास्तीत जास्त जास्तीत जास्त. वर नमूद केलेल्या सर्व गोष्टींमुळे त्रुटी प्रतिक्रिया होईल. जेव्हा उत्पादन सामान्यपणे कार्य करत नाही, कृपया संवेदनशीलता योग्यरित्या कमी करण्याचा प्रयत्न करा आणि नंतर त्याची चाचणी घ्या. ह्यूमन चळवळीमुळे सेन्सर इंडक्शन होईल, म्हणून जेव्हा आपण फंक्शन टेस्टिंग अंतर्गत असाल तर कृपया इंडक्शन प्रदेश सोडा आणि सेन्सर सतत काम रोखण्यासाठी हालचाल करू नका. मैत्रीपूर्ण स्मरणपत्र:दोन किंवा अधिक मायक्रोवेव्ह एकत्र स्थापित करताना, आपल्याला 4 मीटर एक एकमेकांपासून ठेवणे आवश्यक आहे, अन्यथा त्यातील हस्तक्षेपामुळे त्रुटी प्रतिक्रिया होईल.
|
|
| वेळ सेटिंग | |
|
हे 8 सेकंद (पूर्णपणे क्लॉकच्या दिशेने वळवा) ते 12 मिनिटांपर्यंत (पूर्णपणे घड्याळाच्या दिशेने वळवा) परिभाषित केले जाऊ शकते. या वेळेपूर्वी सापडलेल्या कोणत्याही चळवळीने टाइमर पुन्हा प्रारंभ केला जाईल. शोध श्रेणी समायोजित करण्यासाठी आणि वॉक टेस्ट करण्यासाठी सर्वात कमी वेळ निवडणे आवश्यक आहे. |
|
टीप:जेव्हा प्रकाश ऑटो बंद होईल, तेव्हा सेन्सर आणखी एक हालचाल शोधण्यास तयार होण्यापूर्वी 1 सेकंदाचा कालावधी घेईल, म्हणजेच, केवळ 1 सेकंदानंतरच सिग्नलला प्रकाश स्वयं-ऑन होऊ शकतो. हे मुख्यतः सिग्नल सापडलेल्या क्षणापासून विलंब वेळच्या समायोजनासाठी आणि हलके स्वयं-ऑफ पर्यंत हलके स्वयं-ऑन. आपण आपल्या व्यावहारिक गरजेनुसार विलंब वेळ परिभाषित करू शकता. परंतु आपण उर्जा बचतीच्या फायद्यासाठी विलंब वेळ कमी कराल, कारण मायक्रोवेव्ह सेन्सरमध्ये सतत सेन्सिंगचे कार्य आहे, म्हणजेच, विलंब वेळापूर्वी आढळलेल्या कोणत्याही हालचाली टाइमर पुन्हा सुरू होतील आणि शोध श्रेणीत मानवी असल्यासच प्रकाश चालूच राहील.
|
|
| लाइट-कंट्रोल सेटिंग | |
|
हे 2 ~ 2000 लक्सच्या श्रेणीमध्ये परिभाषित केले जाऊ शकते. नॉबला पूर्णपणे अँटी-क्लॉकवाइज फिरविण्यासाठी सुमारे 2 लक्स आहे, पूर्णपणे घड्याळाच्या दिशेने सुमारे 2000 लक्स आहे. जेव्हा शोध झोन समायोजित करणे आणि दिवसा उजेडात वॉक टेस्ट करणे, तेव्हा आपण घुंडी पूर्णपणे घड्याळाच्या दिशेने वळविली पाहिजे. |
| टीप:कृपया जास्तीत जास्त तीन कार्यात्मक नॉब समायोजित करू नका. कारण तीन फंक्शनल नॉब्स थेट घटकांशी जोडले गेले होते, तीन घटकांपैकी प्रत्येकात एक लहान स्टॉपर आहे, जेव्हा आपण सुरुवातीपासून शेवटपर्यंत नॉब समायोजित करता तेव्हा अत्यधिक वळण स्टॉपरला नुकसान करेल आणि 360 ° नॉन-स्टॉप वळणास कारणीभूत ठरेल. समायोजित श्रेणी मर्यादा 270 ° आहे, कृपया याकडे लक्ष द्या. | |
स्थापना
शक्ती बंद करा.
पॉवर कॉर्ड आणि कंट्रोल लाइनमध्ये थ्रेडेड ट्यूब सेट करा.
कनेक्शन-लाइन आकृतीनुसार सेन्सरसह शक्ती आणि लोड कनेक्ट करा.
नॉब्सला आदर्श परिस्थितीकडे वळवा
(कृपया वरील सेटिंग पद्धतीनुसार सेटिंग्ज परिभाषित करा.
1 rok रॉकिंग ऑब्जेक्टवर स्थापित केल्यामुळे त्रुटी प्रतिक्रिया होईल.
2 Wind वा wind ्याने उडलेल्या थरथरणा cre ्या पडद्यामुळे त्रुटी प्रतिक्रिया होईल. कृपया स्थापित करण्यासाठी योग्य जागा निवडा.
3 、 स्थापित केल्यामुळे रहदारी व्यस्त असेल तर त्रुटी प्रतिक्रिया होईल.
4 nearly जवळील काही उपकरणांद्वारे तयार केलेल्या स्पार्क्समुळे त्रुटी प्रतिक्रिया निर्माण होईल.
दोष आणि समाधान
| दोष | अयशस्वी कारण | उपाय |
| लोड कार्य करण्यात अयशस्वी. | हलकी-प्रदीप्ति चुकीच्या पद्धतीने सेट केली आहे. | लोडची सेटिंग समायोजित करा. |
| भार तुटलेला आहे. | लोड बदला. | |
| शक्ती बंद आहे. | शक्ती चालू करा. | |
| लोड सर्व वेळ कार्य करते. | शोधण्याच्या प्रदेशात सतत सिग्नल आहे. | शोध क्षेत्राच्या सेटिंग्ज तपासा. |
| जेव्हा कोणतेही मोशन सिग्नल आढळले नाही तेव्हा लोड कार्य करते. | दिवा चांगला स्थापित केलेला नाही जेणेकरून सेन्सर विश्वसनीय सिग्नल शोधण्यात अयशस्वी होईल. | स्थापना ठिकाण पुन्हा समायोजित करा. |
| हलणारे सिग्नल सेन्सरद्वारे आढळले (भिंतीच्या मागे हालचाल, लहान वस्तूंची हालचाल इ.) | शोध क्षेत्राच्या सेटिंग्ज तपासा. | |
| मोशन सिग्नल आढळल्यास लोड कार्य करण्यास अयशस्वी होते. | गतीची गती खूप वेगवान आहे किंवा परिभाषित शोधण्याचे क्षेत्र खूपच लहान आहे. | शोध क्षेत्राच्या सेटिंग्ज तपासा. |
● कृपया प्रीफिशनल इंस्टॉलेशनसह पुष्टी करा.
Security सुरक्षेच्या उद्देशाने, कृपया स्थापना आणि काढण्याच्या ऑपरेशन्सच्या आधी वीज कापून टाका.
The अयोग्य ऑपरेशनमुळे होणारे कोणतेही नुकसान, निर्माता कोणतीही प्रतिक्रियात्मकता हाती घेत नाही.
आम्ही उत्पादनाची गुणवत्ता आणि विश्वासार्हतेला प्रोत्साहन देण्यासाठी वचनबद्ध आहोत, तथापि, सर्व इलेक्ट्रॉनिक घटकांना कुचकामी होण्याची काही संभाव्यता आहे, ज्यामुळे काही त्रास होईल. जेव्हा डिझाइनिंग, आम्ही अनावश्यक डिझाइनकडे लक्ष दिले आहे आणि कोणतेही त्रास टाळण्यासाठी सुरक्षिततेचा कोटा दत्तक घेतला आहे.
आमच्या परवानगीशिवाय ही सूचना इतर कोणत्याही हेतूंसाठी कॉपी केली जाऊ नये.
