मायक्रोवेव्ह रडार मोशन सेन्सर

मायक्रोवेव्ह रडार मोशन सेन्सर सुरक्षिततेच्या संरक्षणासाठी किंवा उर्जेची बचत करण्यासाठी पॅसेजवे, वॉशरूम, लिफ्ट, घरगुती किंवा इतर सार्वजनिक ठिकाणी मोठ्या प्रमाणावर लागू केले जाते. मायक्रोवेव्ह रडार मोशन सेन्सर अनेक तांत्रिक पेटंटसाठी लागू होतो आणि तुमच्या बुद्धिमान जीवनासाठी योग्य पर्याय आहे.

मॉडेल:PD-MV1025(24G)

चौकशी पाठवा

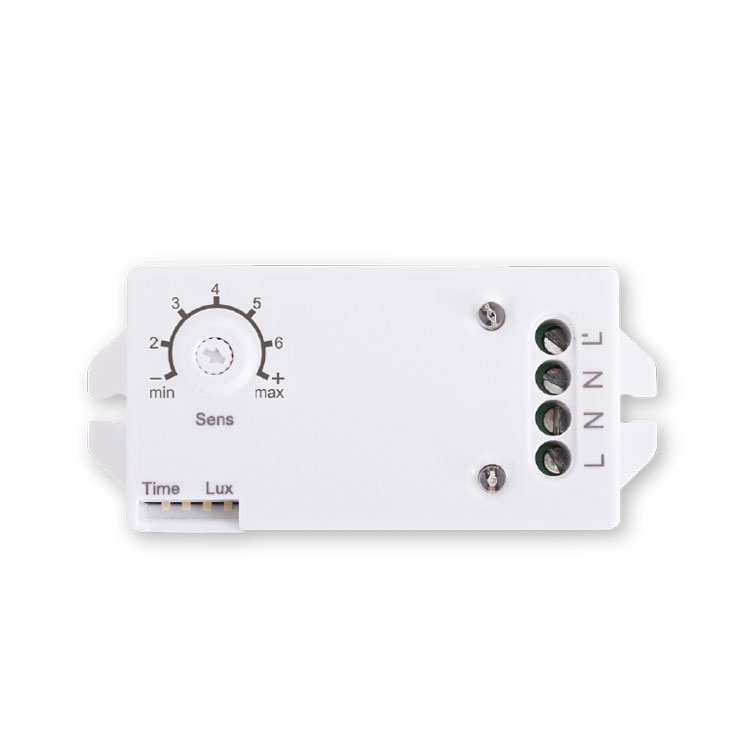

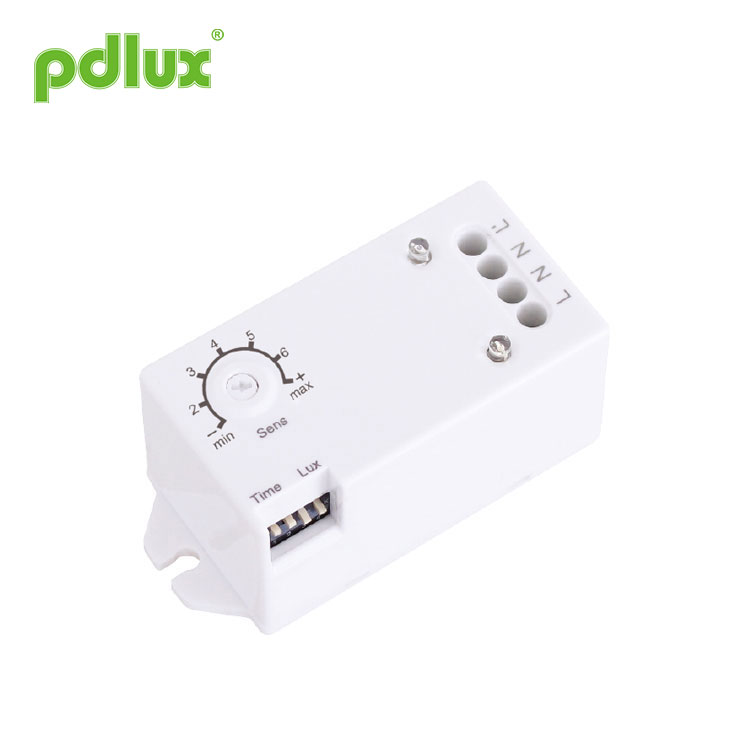

मायक्रोवेव्ह रडार मोशन सेन्सर

उत्पादन आकार

सारांश
हा हाय-प्रिसिजन डिजिटल मायक्रोवेव्ह सेन्सर आहे ज्याची शोध रेंज 360° आहे आणि कार्य वारंवारता 24GHz आहे. हे डॉपलर तत्त्वावर आधारित आहे जे उत्सर्जन आणि प्राप्त करणे एकत्रित करते. हे MCU (मायक्रो कंट्रोल युनिट) दत्तक घेते ज्यामुळे त्याची अचूकता मोठ्या प्रमाणात वाढते आणि त्याचा फॉल्ट रेट कमी होतो. ते दिसायला नाजूक आणि संरचनेत कॉम्पॅक्ट आहे. हे स्वतंत्रपणे लोडशी कनेक्ट केले जाऊ शकते किंवा काचेच्या किंवा प्लास्टिकच्या लॅम्पशेडसह लाइटिंगमध्ये सहजपणे स्थापित केले जाऊ शकते. सुरक्षिततेच्या संरक्षणासाठी किंवा ऊर्जा बचतीसाठी पॅसेजवे, वॉशरूम, लिफ्ट, घरगुती किंवा इतर सार्वजनिक भागात याचा मोठ्या प्रमाणावर वापर केला जातो. हे अनेक तांत्रिक पेटंटसाठी लागू होते आणि तुमच्या बुद्धिमान जीवनासाठी योग्य पर्याय आहे.

वैशिष्ट्ये
1.नॉन-रेडिएशन हानी: त्याची ट्रान्समीटर पॉवर 0.2mW पेक्षा कमी आहे, ज्यामुळे मानवी शरीराला कोणतीही हानी होत नाही.
2.विश्वसनीय आणि स्थिर कामगिरी: हे डिजिटल प्रक्रियेमध्ये आरसी फिल्टरिंग आणि डिजिटल फिल्टरिंग लागू करते. हे डिजिटल झिरो ट्रिगर तंत्रज्ञान देखील वापरते, म्हणजेच शून्य बिंदूवर ते स्वयं-कनेक्ट किंवा स्वयं-डिस्कनेक्ट केले जाईल. हे आउटपुट नियंत्रित करण्यासाठी टायको हाय-पॉवर रिले वापरते, जे त्याच्या विश्वसनीय कामगिरीची खात्री देते. 100-240V/AC मध्ये स्थिर कामगिरीची हमी देण्यासाठी ते पॉवर मॅनेजमेंट चिपचा अवलंब करते.

सेन्सर माहिती

सेटिंग पद्धत: नॉब / डीआयपी स्विच

तपशील

उर्जा स्त्रोत: 100-240V/AC
पॉवर वारंवारता: 50/60Hz
HF सिस्टम: 24.125GHz CW इलेक्ट्रिक वेव्ह, ISM बँड
ट्रान्समिशन पॉवर: <0.2mW
रेटेड लोड: 1200W/5A, कमाल, टंगस्टन(cosφ=1)
300W/2.5A, कमाल, फ्लोरोसेंट(cosφ=0.5)
संरक्षण स्तर: IP20, वर्ग II

शोध कोण: 360°
शोध श्रेणी: 1-8m (त्रिज्या.) (समायोज्य)
वेळ सेटिंग: 8sec-2min-6min-12min, (समायोज्य)
प्रकाश-नियंत्रण: 10LUX-100LUX-150LUX->2000LUX, (समायोज्य)
इन्स्टॉलेशन सिट: इनडोअर, सीलिंग माउंटिंग
वीज वापर: <0.5W
कार्यरत तापमान: -15°C~+70°C

शोध श्रेणी सेटिंग (संवेदनशीलता)
डिटेक्शन रेंज हा शब्द 2.5 मीटर उंचीवर स्थापित केल्यावर जमिनीवर असलेल्या ढोबळ वर्तुळाच्या त्रिज्या लिहिण्यासाठी वापरला जातो.
नॉब पूर्णपणे घड्याळाच्या विरुद्ध दिशेने वळवण्यासाठी किमान श्रेणी आहे, पूर्णतः घड्याळाच्या दिशेने जास्तीत जास्त आहे.

लक्ष द्या: हे उत्पादन वापरताना, फुंकणारी पाने आणि पडदे, लहान प्राणी किंवा शक्तीच्या हस्तक्षेपामुळे चुकीची हालचाल सहज ओळखल्यामुळे उद्भवणारी असामान्य प्रतिक्रिया टाळण्यासाठी कृपया संवेदनशीलता (शोध श्रेणी) योग्य मूल्यामध्ये समायोजित करा परंतु जास्तीत जास्त. ग्रीड आणि विद्युत उपकरणे. वरील सर्व
नमूद केल्याने त्रुटी प्रतिक्रिया होईल. जेव्हा उत्पादन सामान्यपणे कार्य करत नाही, तेव्हा कृपया योग्यरित्या संवेदनशीलता कमी करण्याचा प्रयत्न करा आणि नंतर त्याची चाचणी करा. मानवी हालचालींमुळे सेन्सर इंडक्शन होईल, म्हणून जेव्हा तुम्ही फंक्शन टेस्टिंग अंतर्गत असाल, तेव्हा कृपया इंडक्शन क्षेत्र सोडा आणि सेन्सर सतत काम करू नये म्हणून हालचाल करू नका.

वेळ सेटिंग S1 S2
हे 8 सेकंद ते 12 मिनिटांपर्यंत परिभाषित केले जाऊ शकते. ही वेळ संपण्यापूर्वी आढळलेली कोणतीही हालचाल टायमर पुन्हा सुरू करेल. शोध श्रेणी समायोजित करण्यासाठी आणि चालण्याची चाचणी करण्यासाठी सर्वात कमी वेळ निवडण्याची शिफारस केली जाते. स्विच ऑन सेट करण्यासाठी “1” आहे, बंद करण्यासाठी “0” आहे. विलंब वेळेसाठी स्विच स्थितीचे संबंधित सारणी दर्शविलेले उजवीकडे वाचा.
हे प्रामुख्याने सिग्नल सापडल्यापासून विलंब वेळ समायोजित करण्यासाठी आणि लाईट ऑटो-ऑफ होईपर्यंत लाइट ऑटो-ऑन करण्यासाठी आहे. तुम्ही तुमच्या व्यावहारिक गरजेनुसार विलंब वेळ परिभाषित करू शकता. परंतु उर्जेच्या बचतीसाठी तुम्ही विलंब वेळ कमी कराल, कारण मायक्रोवेव्ह सेन्सरमध्ये सतत सेन्सिंगचे कार्य असते, म्हणजेच, विलंब वेळ संपण्यापूर्वी कोणतीही हालचाल आढळल्यास टाइमर पुन्हा सुरू होईल आणि प्रकाश चालू राहील. शोध श्रेणीत मानव असेल तरच.

प्रकाश-नियंत्रण सेटिंग
हे 10~>2000 LUX च्या श्रेणीमध्ये परिभाषित केले जाऊ शकते. स्विच ऑन सेट करण्यासाठी “1” आहे, बंद करण्यासाठी “0” आहे. प्रकाश-नियंत्रण मूल्यावर स्विच स्थितीचे संबंधित सारणी दर्शविलेले उजवीकडे वाचा.

अर्ज
मायक्रोवेव्ह काच, प्लास्टिक आणि लाकूडमध्ये प्रवेश करू शकतो, अशा प्रकारे काच, प्लास्टिक किंवा लाकडाच्या ठराविक जाडीच्या सावलीत मायक्रोवेव्ह सेन्सर स्थापित केला जाऊ शकतो. उदाहरणार्थ, लाइटिंगमधील ऍप्लिकेशन, खाली दर्शविल्याप्रमाणे कनेक्शन केले तरच तुम्ही सामान्य लाइटिंग स्वयं-सेन्सिंग लाइटिंगमध्ये बदलू शकता.

लाइटिंग्जमधील अॅप्लिकेशन हे अनेक व्यावहारिक उपयोगांपैकी एक आहे. संपूर्ण पॅसेजवे नियंत्रित करण्यासाठी तुम्ही कमाल मर्यादा किंवा मजल्याच्या आत एक किंवा अधिक स्थापित करू शकता.
मैत्रीपूर्ण स्मरणपत्र: दोन किंवा अधिक मायक्रोवेव्ह एकत्र स्थापित करताना, आपल्याला एकमेकांपासून 4 मीटर अंतर ठेवणे आवश्यक आहे, अन्यथा त्यांच्यातील हस्तक्षेपामुळे त्रुटी प्रतिक्रिया होईल.

दोष	अपयशाचे कारण	उपाय
लोड काम करण्यात अयशस्वी.	प्रकाश-प्रदीपन चुकीचे सेट केले आहे.	लोडची सेटिंग समायोजित करा.
	लोड तुटला आहे.	लोड बदला.
	वीज बंद आहे.	पॉवर चालू करा.
लोड सर्व वेळ काम करते.	शोधण्याच्या प्रदेशात सतत सिग्नल असतो.	शोध क्षेत्राच्या सेटिंग्ज तपासा.
जेव्हा कोणतेही मोशन सिग्नल आढळले नाही तेव्हा लोड कार्य करते.	दिवा व्यवस्थित स्थापित केलेला नाही ज्यामुळे सेन्सर विश्वसनीय सिग्नल शोधण्यात अपयशी ठरतो.	स्थापना ठिकाण पुन्हा समायोजित करा.
	मूव्हिंग सिग्नल सेन्सरद्वारे शोधला जातो (भिंतीच्या मागे हालचाल, लहान वस्तूंची हालचाल इ.)	शोध क्षेत्राच्या सेटिंग्ज तपासा.
जेव्हा मोशन सिग्नल आढळतो तेव्हा लोड कार्य करण्यात अयशस्वी होते.	गतीची गती खूप वेगवान आहे किंवा परिभाषित शोध क्षेत्र खूप लहान आहे.	शोध क्षेत्राच्या सेटिंग्ज तपासा.

1, रॉकिंग ऑब्जेक्टवर स्थापित केल्याने त्रुटी प्रतिक्रिया होईल.
2, वाऱ्याने उडवलेला थरथरणारा पडदा त्रुटी प्रतिक्रिया देईल. कृपया स्थापित करण्यासाठी योग्य जागा निवडा.
3, रहदारी व्यस्त असलेल्या ठिकाणी स्थापित केल्याने त्रुटी प्रतिक्रिया होईल.
4、जवळील काही उपकरणांद्वारे निर्माण होणाऱ्या ठिणग्यांमुळे त्रुटी प्रतिक्रिया निर्माण होईल.

● कृपया व्यावसायिक स्थापनेसह पुष्टी करा.
● सुरक्षिततेच्या उद्देशाने, कृपया स्थापना आणि काढण्याच्या ऑपरेशन्सपूर्वी वीज खंडित करा.
● अयोग्य ऑपरेशनमुळे होणारे कोणतेही नुकसान, निर्माता कोणतीही जबाबदारी घेत नाही.
