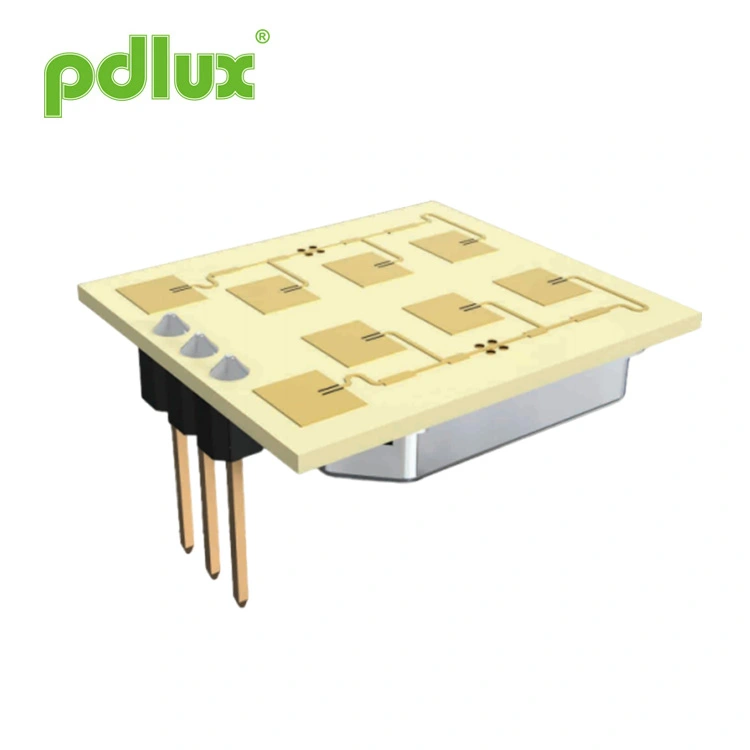

मिलीमीटर-वेव्ह 24GHz सुरक्षा रडार मॉड्यूल
Pdlux चीनमध्ये बनवलेले दर्जेदार मिलीमीटर-वेव्ह 24GHz सुरक्षा रडार मॉड्यूल पुरवते. हा K‑बँड अरुंद-कोन, उच्च-कार्यक्षमता वेव्ह सेन्सर आहे जो संपर्क नसलेल्या हँड-वेव्ह सक्रियकरणासाठी, घुसखोर शोधण्यासाठी आणि स्वयंचलित दरवाजा नियंत्रणासाठी डिझाइन केलेला आहे. प्रगत ॲम्प्लिफायर सर्किट आणि MCU अल्गोरिदमसह, ते हँड्स-फ्री स्विचेस आणि एंट्री सिस्टम सारख्या बहुमुखी ऍप्लिकेशन कार्यांना समर्थन देते. सेन्सर EN 300440, FCC भाग 15.249, RED, RoHS, आणि REACH यासह आंतरराष्ट्रीय मानकांचे पालन करताना विश्वासार्ह, लक्ष केंद्रित शोध प्रदान करतो, विविध सुरक्षा आणि ऑटोमेशन गरजांसाठी सुरक्षा आणि पर्यावरणीय जबाबदारी सुनिश्चित करतो.
मॉडेल:PD-V18-A
चौकशी पाठवा
PD-V18-A 24.125GHz मायक्रोवेव्ह मोशन सेन्सर
अर्ज
संपर्करहित हात लहरी सेन्सर
अरुंद कोन उच्च कार्यक्षमता
घुसखोर ओळखा
संपर्करहित हात लहरी सेन्सर
अरुंद कोन उच्च कार्यक्षमता
घुसखोर ओळखा
PD-V18-A एक K-बँड (24.125GHz) अरुंद-कोन उच्च-कार्यक्षमता लहरी आहे
सेन्सर ॲम्प्लीफायर सर्किट आणि MCU च्या अल्गोरिदमसह, ऍप्लिकेशन
विविध कार्यांसह उत्पादने तयार केली जाऊ शकतात.
उदाहरणार्थ: हे हाताने वेव्हिंग नॉन-कॉन्टॅक्ट इंडक्शन ऑटोमॅटिकसाठी वापरले जाते
दरवाजे, हाताने हलवणारे संपर्क नसलेले इंडक्शन स्विच आणि इतर अनुप्रयोग
उत्पादने
EN 300440-V2.1.1, EN 62479: 2010 नुसार
लाल निर्देश - 2014/53/EU
FCC भाग १५.२४९ नुसार
EN 62321, ROHS निर्देशानुसार - 2011/65/EU
RECH निर्देशानुसार - 1907/2006/EC
लाल निर्देश - 2014/53/EU
FCC भाग १५.२४९ नुसार
EN 62321, ROHS निर्देशानुसार - 2011/65/EU
RECH निर्देशानुसार - 1907/2006/EC

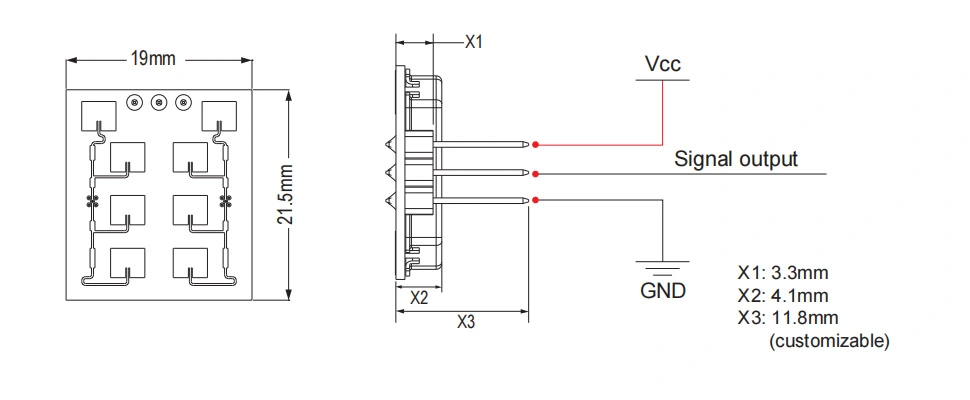

उत्पादनांचा आकार
तांत्रिक मापदंड
| पॅरामीटर | नोट्स | मि | टाइप करा | कमाल | युनिट्स |
| पुरवठा व्होल्टेज | Vcc | 3.0 | 5.0 | 5.25 | V |
| सध्याचा वापर | एलसीसी | 20 | 30 | 35 | mA |
| ऑपरेशन मोड | PWM द्वारे समर्थित, ते 3-15mA वर कार्यरत प्रवाह नियंत्रित करू शकते | ||||
| नाडी रुंदी | टपल्स | 10 | μs | ||
| ऑपरेटिंग तापमान | शीर्षस्थानी | -३०~+६५ | ℃ | ||
| स्टोरेज तापमान | Tstg | -10 | +६० | ℃ | |
| स्थिर वेळ |
|
<5 |
|
μसेक | |
| गोंगाट | 3.5 | 4.5 | 4.5 | mVrms | |
| वारंवारता सेटिंग | f | 24.000 | 24.125 | 24.250 | GHz |
| रेडिएटेड पॉवर (EIRP) | पोउट | <2.0 | <2.5 | <3.0 | mW |
| स्टोरेज सभोवतालची आर्द्रता | ४५%~६५% | आरएच | |||
चेतावणी: वास्तविक डिटेक्शन रेंज सर्किटच्या सिग्नल ॲम्प्लीफिकेशन गेनशी संबंधित आहे, PCBA च्या एकूण मांडणीशी आणि MCU चा उंबरठा.
टीप1: रेडिएटेड उत्सर्जन FCC आणि CE नियमांची पूर्तता करण्यासाठी डिझाइन केलेले आहे.
Note2: प्राप्त सिग्नल स्ट्रेंथ(RSS) 70dB च्या एकूण 1 वे पाथ लॉसवर मोजली जाते.
Note3: आउटपुट पोर्टवर, Anechoic चेंबरमध्ये 10Hz ते 100Hz पर्यंत आवाजाचे व्होल्टेज मोजले जातात.
टीप4: पल्स ऑपरेशनची शिफारस केली जाते
