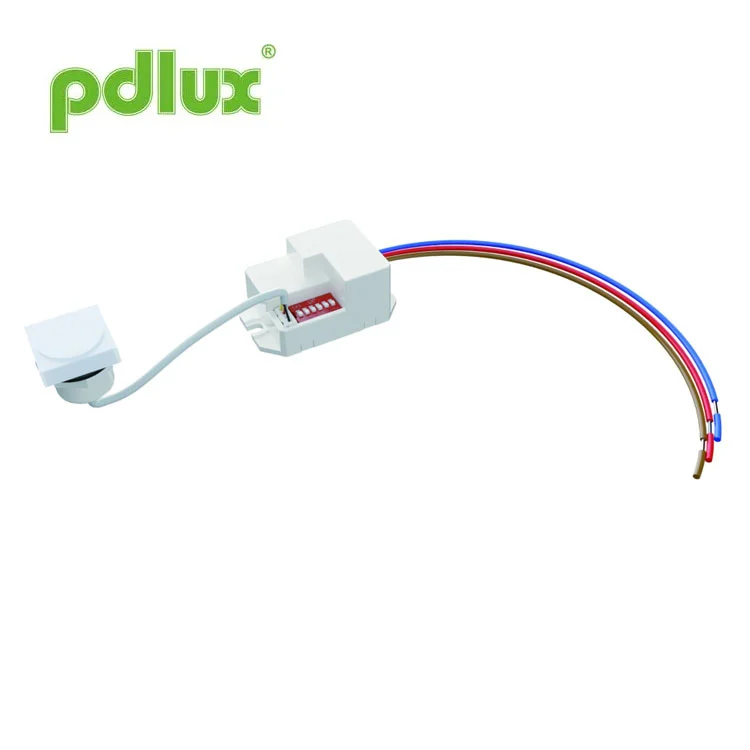

अरुंद पायऱ्या आणि कॉरिडॉरसाठी नवीन स्क्वेअर हेड 5.8GHz मायक्रोवेव्ह सेन्सर
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
मॉडेल:PD-MB15Y
चौकशी पाठवा

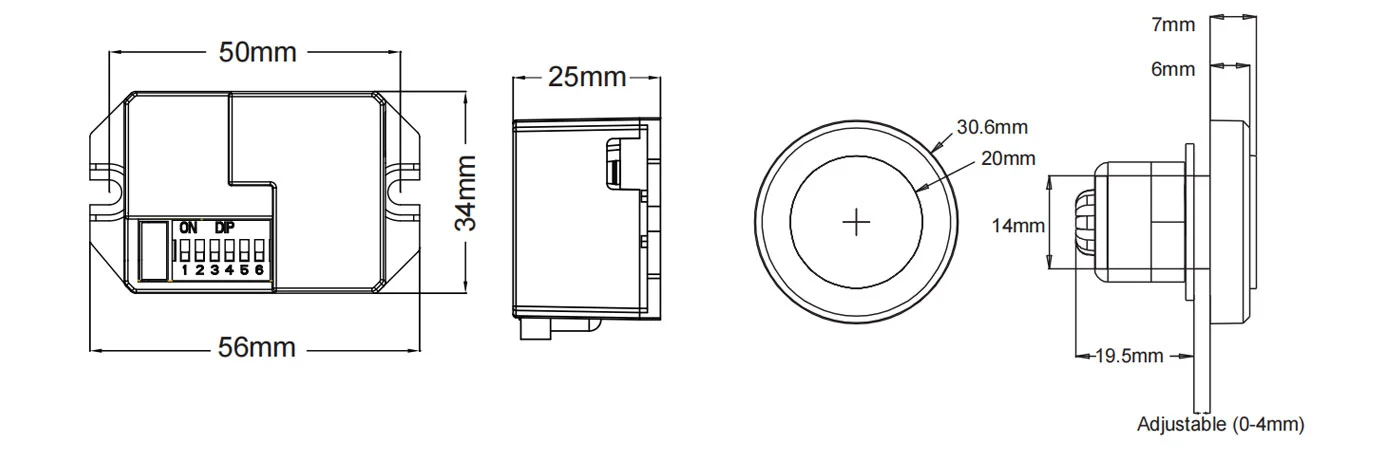

उत्पादन आकार
सारांश
हा एक हाय-प्रिसिजन डिजिटल मायक्रोवेव्ह सेन्सर आहे ज्याची शोध श्रेणी 360° आहे आणि कार्य वारंवारता 5.8GHz आहे. हे डॉपलर तत्त्वावर आधारित आहे जे उत्सर्जन आणि प्राप्त करणे एकत्रित करते. हे MCU (मायक्रो कंट्रोल युनिट) दत्तक घेते ज्यामुळे त्याची अचूकता मोठ्या प्रमाणात वाढते आणि त्याचा फॉल्ट रेट कमी होतो. ते दिसायला नाजूक आणि संरचनेत कॉम्पॅक्ट आहे. हे स्वतंत्रपणे लोडशी कनेक्ट केले जाऊ शकते किंवा लॅम्पशेडसह लाइटिंगच्या आत सहजपणे स्थापित केले जाऊ शकते काचेचे किंवा प्लास्टिकचे बनलेले. सुरक्षिततेच्या संरक्षणासाठी किंवा ऊर्जा बचतीसाठी पॅसेजवे, वॉशरूम, लिफ्ट, घरगुती किंवा इतर सार्वजनिक भागात याचा मोठ्या प्रमाणावर वापर केला जातो.
वैशिष्ट्ये
1.विकिरण नसलेली हानी: त्याची ट्रान्समीटर पॉवर 0.2mW पेक्षा कमी आहे, ज्यामुळे मानवी शरीराला कोणतीही हानी होत नाही.
2.मजबूत विरोधी हस्तक्षेप क्षमता, -15℃ -+70℃ तापमान श्रेणीत काम करू शकते.
3. वारंवारता स्थिर असते आणि वारंवारता प्रवाह वारंवारता श्रेणीमध्ये होणार नाही.

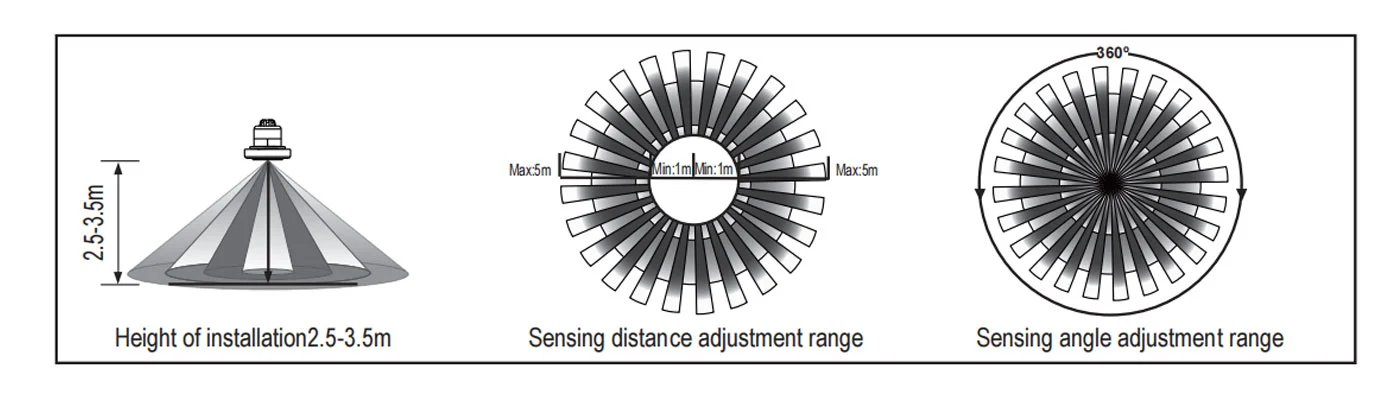

सेन्सर माहिती

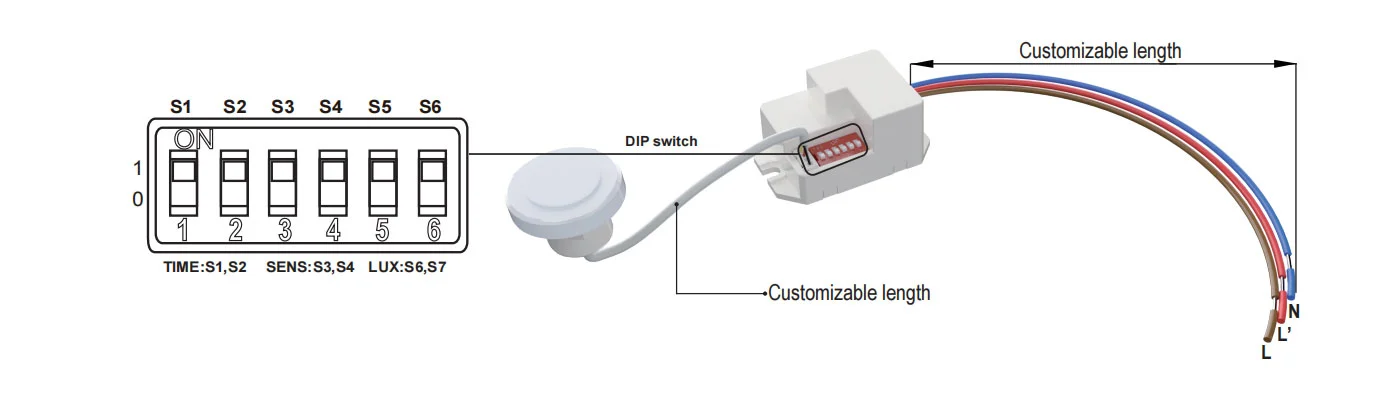

सेटिंग पद्धत:डीआयपी स्विच
तपशील
=| उर्जा स्त्रोत | 220-240VAC |
| पॉवर वारंवारता | 50Hz |
| एचएफ प्रणाली | 5.8GHz（केंद्र वारंवारता）CW इलेक्ट्रिक वेव्ह, ISM बँड |
| रेट केलेले लोड | 800W कमाल टंगस्टन 200W कमाल.फ्लोरोसेंट आणि एलईडी |
| संरक्षण पातळी | IP20, वर्ग II |
| प्रतिष्ठापन बसणे | घरामध्ये, कमाल मर्यादा माउंट करणे |
| ट्रान्समिशन पॉवर | <0.2mW |
| शोध कोन | ३६०° |
| शोध श्रेणी | 1m-2m-4m-5m (त्रिज्या.) (समायोज्य) |
| वेळ सेटिंग | 8 सेकंद-3 मिनिटे-10 मिनिटे-15 मिनिटे, (समायोज्य) |
| प्रकाश-नियंत्रण | 10LUX-50LUX->2000LUX, (समायोज्य |
| वीज वापर | अंदाजे 0.5W |
| कार्यरत तापमान | -15°C~+70°C |
वेळ सेटिंग S1 S2
हे 8 सेकंद ते 15 मिनिटे म्हणून परिभाषित केले जाऊ शकते. ही वेळ संपण्यापूर्वी आढळलेली कोणतीही हालचाल टायमर पुन्हा सुरू करेल. शोध श्रेणी समायोजित करण्यासाठी आणि चालण्याची चाचणी करण्यासाठी सर्वात कमी वेळ निवडण्याची शिफारस केली जाते. स्विच ऑन सेट करण्यासाठी “1” आहे, बंद करण्यासाठी “0” आहे.
हे प्रामुख्याने सिग्नल सापडल्यापासून विलंब वेळ समायोजित करण्यासाठी आणि लाईट ऑटो-ऑफ होईपर्यंत लाइट ऑटो-ऑन करण्यासाठी आहे. तुम्ही तुमच्या व्यावहारिक गरजेनुसार विलंब वेळ परिभाषित करू शकता. परंतु तुम्ही उर्जेच्या बचतीसाठी वेळ कमी करणे चांगले होईल, कारण मायक्रोवेव्ह सेन्सरमध्ये सतत सेन्सिंगचे कार्य आहे, म्हणजे, विलंब वेळ संपण्यापूर्वी आढळलेली कोणतीही हालचाल टाइमर पुन्हा सुरू करेल आणि शोध श्रेणीमध्ये मनुष्य असेल तरच प्रकाश चालू राहील.
शोध श्रेणी सेटिंग (संवेदनशीलता) S3 S4
डिटेक्शन रेंज ही 3 मीटर उंचीवर स्थापित केल्यावर जमिनीवर अंदाजे वर्तुळाच्या त्रिज्याचे वर्णन करण्यासाठी वापरला जाणारा शब्द आहे. स्विच ऑन सेट करण्यासाठी “1” आहे, बंद करण्यासाठी “0” आहे.
लक्ष द्या: हे उत्पादन वापरताना, फुंकणारी पाने आणि पडदे, लहान प्राणी किंवा पॉवर ग्रीड आणि इलेक्ट्रिकल उपकरणांच्या हस्तक्षेपामुळे चुकीची हालचाल सहज ओळखल्यामुळे उद्भवणारी असामान्य प्रतिक्रिया टाळण्यासाठी कृपया संवेदनशीलता (शोध श्रेणी) योग्य मूल्यामध्ये समायोजित करा परंतु जास्तीत जास्त. वर नमूद केलेल्या सर्व त्रुटी प्रतिक्रिया होऊ शकतात. जेव्हा उत्पादन सामान्यपणे कार्य करत नाही, तेव्हा कृपया योग्यरित्या संवेदनशीलता कमी करण्याचा प्रयत्न करा आणि नंतर त्याची चाचणी करा. मानवी हालचालींमुळे सेन्सर इंडक्शन होईल, म्हणून जेव्हा तुम्ही फंक्शन टेस्टिंग अंतर्गत असाल, तेव्हा कृपया इंडक्शन क्षेत्र सोडा आणि सेन्सर सतत काम करू नये म्हणून हालचाल करू नका.
प्रकाश-नियंत्रण सेटिंग S5 S6
हे 10~>2000 LUX च्या श्रेणीमध्ये परिभाषित केले जाऊ शकते. स्विच ऑन सेट करण्यासाठी “1” आहे, बंद करण्यासाठी “0” आहे.
हे मॅन्युअल या उत्पादनाच्या वर्तमान सामग्री प्रोग्रामिंगसाठी आहे, निर्मात्याला सूचना न देता कोणतेही बदल आणि सुधारणा आहेत!
कंपनीच्या परवानगीशिवाय इतर कोणत्याही हेतूसाठी निर्देश पुस्तिकातील सामग्री कॉपी करण्यास सक्त मनाई आहे.
| दोष | अपयशाचे कारण | उपाय |
| लोड काम करण्यात अयशस्वी. | प्रकाश-प्रदीपन चुकीचे सेट केले आहे. | लोडची सेटिंग समायोजित करा. |
| लोड तुटला आहे. | लोड बदला. | |
| वीज बंद आहे. | पॉवर चालू करा. | |
| लोड सर्व वेळ काम करते. | शोधण्याच्या प्रदेशात सतत सिग्नल असतो. | च्या सेटिंग्ज तपासा शोध क्षेत्र. |
| लोड आहे तेव्हा कार्य करते कोणताही मोशन सिग्नल आढळला नाही. | दिवा व्यवस्थित स्थापित केलेला नाही त्यामुळे सेन्सर अयशस्वी होतो विश्वसनीय सिग्नल शोधणे. | स्थापना ठिकाण पुन्हा समायोजित करा. |
| मूव्हिंग सिग्नल सेन्सरद्वारे शोधला जातो (हालचाल भिंतीच्या मागे, लहान वस्तूंची हालचाल इ.) | शोध क्षेत्राच्या सेटिंग्ज तपासा. | |
| जेव्हा मोशन सिग्नल आढळतो तेव्हा लोड कार्य करण्यात अयशस्वी होते. | गतीची गती खूप वेगवान आहे किंवा परिभाषित शोध क्षेत्र खूप लहान आहे. | शोध क्षेत्राच्या सेटिंग्ज तपासा. |
चेतावणी! पुढील परिस्थितींमुळे त्रुटी प्रतिक्रिया होईल.
1. रॉकिंग ऑब्जेक्टवर स्थापित केल्याने त्रुटी प्रतिक्रिया होईल.
2. वाऱ्याने उडवलेला थरथरणारा पडदा त्रुटी प्रतिक्रिया देईल. कृपया स्थापित करण्यासाठी योग्य जागा निवडा.
3. रहदारी व्यस्त असलेल्या ठिकाणी स्थापित केल्याने त्रुटीची प्रतिक्रिया होईल.
4. जवळपासच्या काही उपकरणांद्वारे तयार होणाऱ्या ठिणग्यांमुळे त्रुटी प्रतिक्रिया निर्माण होईल.
● कृपया व्यावसायिक स्थापनेसह पुष्टी करा.
● सुरक्षिततेच्या उद्देशाने, कृपया स्थापना आणि काढण्याच्या ऑपरेशन्सपूर्वी वीज खंडित करा.
● अयोग्य ऑपरेशनमुळे होणारे कोणतेही नुकसान, निर्माता कोणतीही जबाबदारी घेत नाही.
