PDLUX रोल आउट अपग्रेड केलेले PD-V9H/PD-V9P/PD-V9S एक्स-बँड डॉपलर सेन्सिंग मॉड्यूल्स, कस्टम पिन-मुक्त आवृत्ती पर्यायी
Ningbo PDLUX इलेक्ट्रॉनिक तंत्रज्ञान अधिकृतपणे PD-V9 X-बँड डॉप्लर रडार सेन्सर लाँच करते ज्यात PD-V9H, PD-V9P आणि PD-V9S समाविष्ट आहेत. वैविध्यपूर्ण पिन लेआउट्स आणि पर्यायी पिन-फ्री कस्टमायझेशनसह दोन मुख्य प्रवाहातील वारंवारता पर्यायांसह, मालिका जगभरातील इलेक्ट्रॉनिक्स उत्पादकांकडून विविध PCB लेआउट आवश्यकता पूर्ण करते.

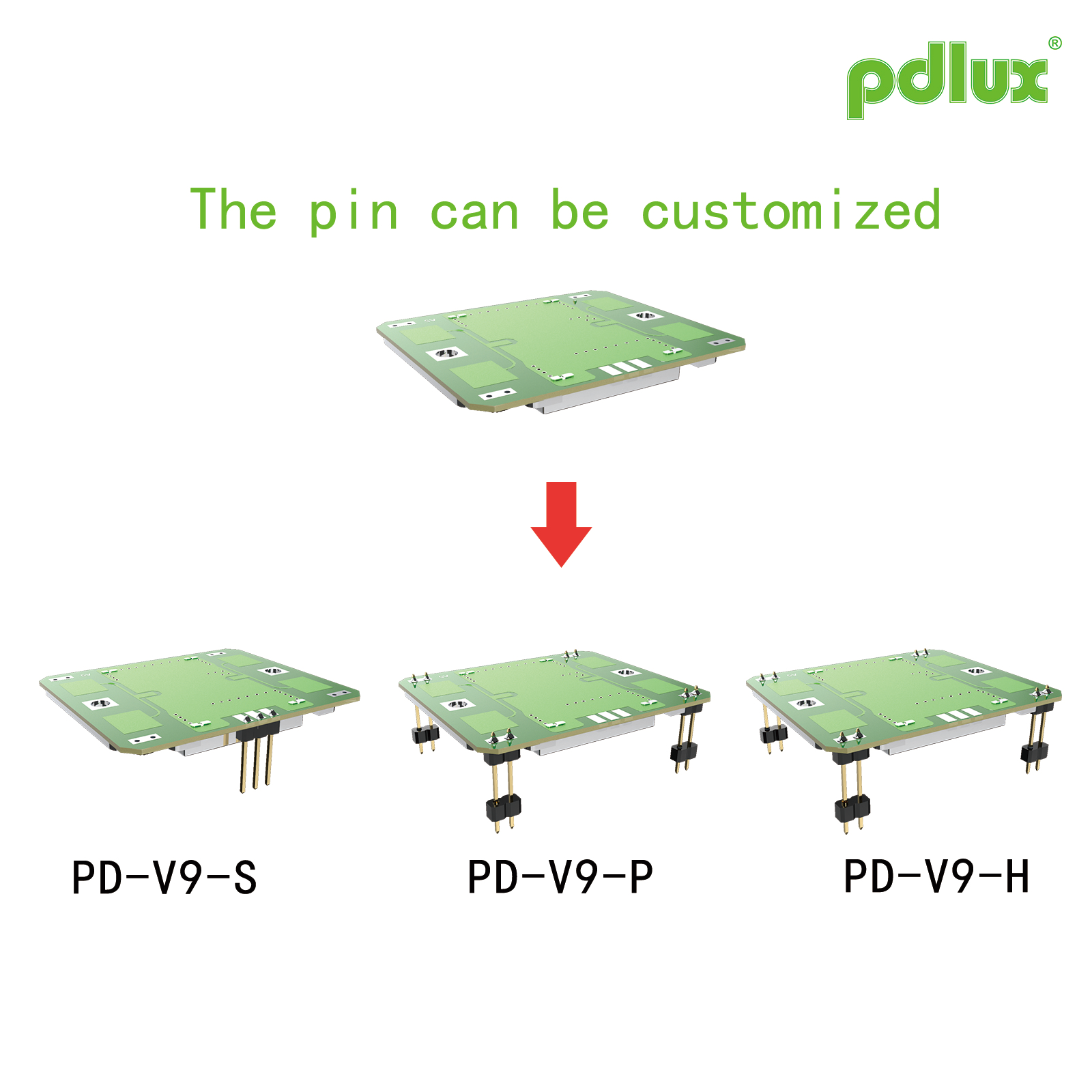

कोर भेद: पिन लेआउट आणि वारंवारता निवड
तिन्ही मॉडेल्समध्ये समान सर्किट, अँटेना आणि विद्युत कार्यप्रदर्शन आहे, फक्त पिन पिच आणि प्रादेशिक रेडिओ मानकांमध्ये बसण्यासाठी ऑपरेटिंग फ्रिक्वेंसीमध्ये फरक आहे:
· PD-V9H:10.587GHz±10MHz (EU मानक वारंवारता), X1=3.4mm, X2=9.8mm पिन अंतर सामान्य युरोपियन आणि अमेरिकन PCB डिझाइनसाठी
· PD-V9P:10.525GHz±20MHz (जगभरातील सार्वत्रिक वारंवारता), कॉम्पॅक्ट X1=3mm, X2=8.9mm पिन PCB फूटप्रिंट जतन करण्यासाठी
· PD-V9S:10.525GHz±20MHz, लेगसी सेन्सरच्या थेट ड्रॉप-इन बदलीसाठी मानक 3.4/9.8mm पिन लेआउट
सानुकूल पर्याय:विनंती केल्यावर एसएमडी माउंटिंगसाठी पिन-फ्री बेअर मॉड्यूल उपलब्ध आहेत; X3 आकार ग्राहक वैशिष्ट्यांनुसार सानुकूलित केला जाऊ शकतो.
सर्व PD-V9 मालिकेसाठी युनिफाइड सुपीरियर चष्मा
डीआरओ डायलेक्ट्रिक रेझोनेटर ऑसीलेटर आणि एकात्मिक पॅच अँटेनासह तयार केलेली, संपूर्ण श्रेणी सुसंगत वैशिष्ट्ये सामायिक करते:
· पुरवठा व्होल्टेज: DC5V±0.5V, 32mA खाली ठराविक प्रवाह; PWM पॉवर मोड अल्ट्रा-लो पॉवर वापरासाठी समर्थित आहे
· ठराविक EIRP:13dBm(20mW), प्राप्त संवेदनशीलता -90dBc, द्वितीय हार्मोनिक ≤-40dBm
· ऑपरेटिंग तापमान: -30℃~+55℃ नियमित श्रेणी, -40℃ पासून +80℃ पर्यंत विस्तारित
· बीम कोन: 36° ई-प्लेन, 72° H-प्लेन; लवचिक माउंटिंग कोन उपलब्ध
· जागतिक बाजारपेठेच्या मान्यतेसाठी RoHS प्रमाणित आणि ETS 300 440 चे अनुपालन
विस्तृत अनुप्रयोग परिस्थिती
स्वयंचलित दरवाजे, मोशन-सेन्सर दिवे, सुरक्षा अलार्म, IoT उपस्थिती सेन्सर आणि वेग शोधण्याच्या उपकरणांसाठी आदर्श. जुने रडार मॉड्यूल्स बदलताना, वापरकर्त्यांना MCU कोड रिव्हिजनशिवाय संवेदनशीलता समस्यांचे निराकरण करण्यासाठी केवळ ॲम्प्लिफायर गेन बदलणे आवश्यक आहे, ज्यामुळे विकास खर्च मोठ्या प्रमाणात कमी होतो.
