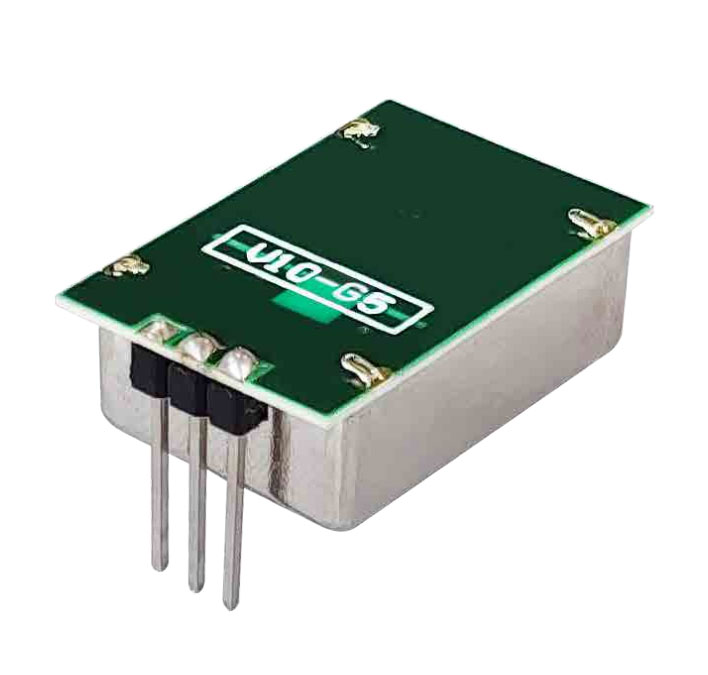

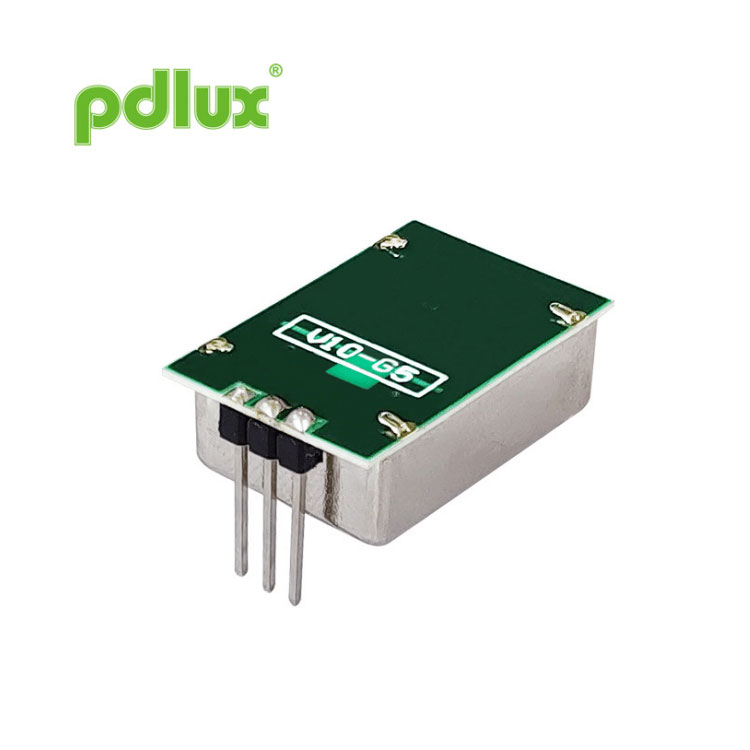

PD-V10-G5 लघु X-बँड मायक्रोवेव्ह ट्रान्सीव्हर मोशन डिटेक्टर युनिट
चीनमधील Pdlux च्या कारखान्यात इन-हाउस बनवलेले, आम्ही एक मान्यताप्राप्त PD-V10-G5 मिनिएचर एक्स-बँड मायक्रोवेव्ह ट्रान्सीव्हर मोशन डिटेक्टर युनिट निर्माता आणि पुरवठादार आहोत, गुणवत्ता आणि स्पष्ट किंमत सुनिश्चित करण्यासाठी उत्पादनाच्या प्रत्येक टप्प्यावर बारकाईने लक्ष ठेवतो, आमच्या ग्राहकांना किफायतशीर उपाय प्रदान करतो.
चौकशी पाठवा
मेटल कॅनमध्ये ठेवलेल्या युनिटमध्ये डायलेक्ट्रिक रेझोनेटर स्थिर आंदोलक आहे, जे स्थिर प्रदान करते सीडब्ल्यू किंवा लो ड्युटी सायकल पल्स मोड आणि एकात्मिक एकतर विस्तृत तापमान श्रेणीवर ऑपरेशन वर्धित संवेदनशीलता आणि विश्वासार्हतेसाठी homodyne रिसीव्हर.
हे मॉड्यूल फॅमिली एकतर +5v किंवा +3v पुरवठा व्होल्टेजसह उपलब्ध आहे.
ऑपरेशनच्या मूलभूत तत्त्वामध्ये प्रसारित आणि प्राप्त सिग्नल दरम्यान वारंवारता शिफ्ट शोधणे समाविष्ट आहे
युनिटच्या दृश्याच्या क्षेत्रामध्ये फिरत्या वस्तूमधून परत परावर्तित.
युनिट कमी पातळीचे आउटपुट सिग्नल तयार करते जे ऐकू येण्याजोगे किंवा व्हिज्युअल अलार्म प्रदान करण्यासाठी प्रवर्धित आणि प्रक्रिया केली जाऊ शकते
सिग्नल आणि कमी किमतीच्या पृष्ठभागाच्या माउंट मॅन्युफॅक्चरिंग तंत्राचा वापर करते जे क्षेत्र खडबडीत असल्याचे सिद्ध झाले आहे आणि
विश्वसनीय
| भाग क्र. | देश | वारंवारता | टिप्पण्या |
| PD-V10-501 | UK | 10.587 GHz (5V) | |
| PD-V10-502 | यूएसए | 10.525 GHz (5V) | FCC-आयडी |
| PD-V10-502 | बेल्जियम, हॉलंड, इटली | 10.525 GHz (5V) | RED निर्देशांची पूर्तता |
| PD-V10-301 | UK | 10.587 GHz (3V) | |
| PD-V10-302 | बेल्जियम, हॉलंड, इटली | 10.525 GHz (3V) | RED निर्देशांची पूर्तता |
| वारंवारता | टेबल वर पहा |
| पॉवर आउटपुट (किमान) | 5 dBm EIRP |
| ऑपरेटिंग व्होल्टेज | +5 V ± 0.25 V +3 V ± 0.15 V |
| ऑपरेटिंग वर्तमान (CW) | 25mA (कमाल) 20mA (प्रकार) |
| हार्मोनिक उत्सर्जन | <-30dBm |
| सरासरी वर्तमान (5% DC) | 1 mA प्रकार. |
| नाडी रुंदी (किमान) | 5 µसे |
| ड्युटी सायकल (किमान) | 1% |
| नाडी पुनरावृत्ती वारंवारता | 2-4 KHz |
| संवेदनशीलता (10 dB S/N गुणोत्तरासाठी) | -84 dBm |
| आवाज (3Hz ते 80Hz बँडविड्थमध्ये मोजला जातो) | < 30 µV |
| मिळवणे | 5 dBi |

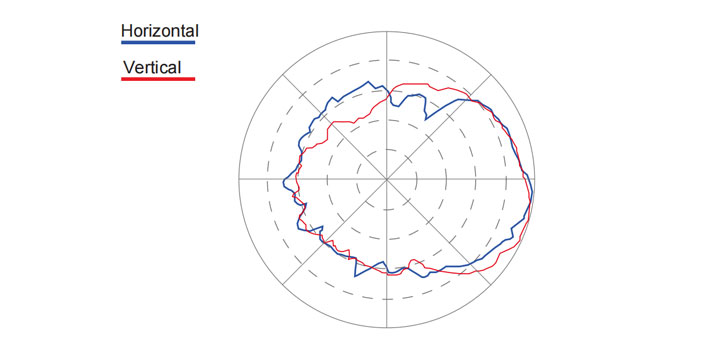

| -3 dB बीमविड्थ | |
| ई विमान | ५०° |
| एच विमान | ६०° |
| वजन | 4 ग्रॅम |

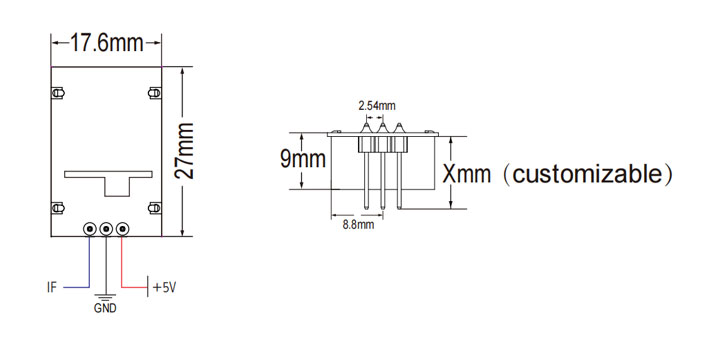

| पिन हेडर कनेक्टर | 2.54 मिमी अंतर X3 |
| RoHS अनुरूप | |
| पॉवर/तापमान. गुणांक (ऑपरेटिंग तापमानापेक्षा जास्त) | 3 डीबी |
| वारंवारता/तापमान. गुणांक (ऑपरेटिंग तापमानापेक्षा जास्त) | 6.5 MHz |
| ऑपरेटिंग तापमान | -20°C ते +70°C |
सेन्सरच्या आउटपुटची ताकद (डिटेक्शन रेंज) सिग्नल ते नॉइज रेशोवर अवलंबून असते. नाममात्र ऑपरेटिंग तापमानापेक्षा जास्त किंवा कमी, सेन्सर देखील कार्य करू शकतो, परंतु कार्यप्रदर्शन कमी होईल. उपकरणांचे नुकसान टाळण्यासाठी, हाताळणी दरम्यान काळजी घेणे आवश्यक आहे. योग्य इलेक्ट्रोस्टॅटिक डिस्चार्ज (ESD) स्टोरेज, हाताळणी, असेंब्ली आणि चाचणीच्या सर्व टप्प्यांवर खबरदारी पाळली पाहिजे.
