पिन आउटपुटसह पीडी-व्ही 9-एस एक्स-बँड डॉपलर मायक्रोवेव्ह सेन्सर मॉड्यूल
कॉम्पॅक्ट आणि सानुकूल करण्यायोग्य, पीडी-व्ही 9-एस एक्स-बँड डॉपलर मायक्रोवेव्ह सेन्सर मॉड्यूलसह पिन आउटपुट आपल्या प्रगत सेन्सिंग उत्पादनांमध्ये एकत्रीकरणासाठी तयार केले गेले आहे. पीडी-व्ही 9-एस एक पिन आउटपुटसह एक लघुचित्र एक्स-बँड डॉपलर रडार मॉड्यूल आहे, जे विकसक आणि सिस्टम इंटिग्रेटरसाठी योग्य आहे. हे प्रादेशिक वारंवारता सानुकूलनास समर्थन देते आणि तंतोतंत शोधण्यासाठी विस्तृत कव्हरेज आणि केंद्रित ई-प्लेनसाठी ड्युअल-प्लेन सेन्सिंग स्ट्रक्चर-ब्रॉड एच-प्लेन आहे. सेन्सर कमी-शक्ती पीडब्ल्यूएम मोडमध्ये कार्यक्षमतेने कार्य करतो, ज्यामुळे तो बॅटरी-चालित किंवा एम्बेड केलेल्या सिस्टमसाठी योग्य आहे. अनुप्रयोगांमध्ये स्मार्ट लाइटिंग, स्पीड सेन्सिंग, control क्सेस कंट्रोल आणि आयओटी मोशन शोध समाविष्ट आहे. सानुकूल विकास आणि ओईएम/ओडीएम सेवा उपलब्ध आहेत.
मॉडेल:PD-V9-S
चौकशी पाठवा

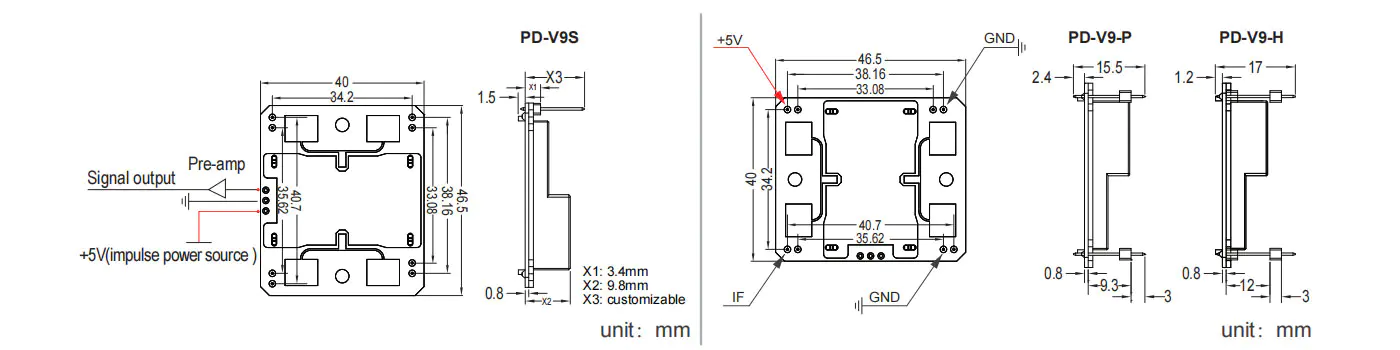

आकार
वैशिष्ट्ये
- वारंवारता सेटिंग: 10.525-10.587GHz
- पॅच अँटेना समाविष्ट
- डीआरओ: डायलेक्ट्रिक रेझोनेटर ऑसिलाटो
- कमी डीसी चालू नाले
- लहान आकार
- आरओएचएस अनुपालन
वैशिष्ट्ये
| आयटम | वैशिष्ट्ये | |
| वारंवारता सेटिंग | 10.525-10.587GHz (वेगवेगळ्या आवश्यकतांनुसार सानुकूलित) | |
| अट | टीए = +25 सी ， वाइन = +5 व्हीडीसी | |
| ऑपरेटिंग व्होल्टेज | +5.0 ± 0.5 व्हीडीसी | |
| ऑपरेटिंग करंट | <32 मी प्रकार. | |
| आउटपुट पॉवर | 20 मेगावॅट (13 डीबीएम) ई.आय.आर.पी. टाइप. | |
| वारंवारता स्थिरता | M 5 मेगाहर्ट्झ कमाल. (टीए: -30 ते +55 सी) | |
| रिटर्न लॉस संवेदनशीलता | -90 डीबीसी टाइप. | |
| द्वितीय हार्मोनिक उत्सर्जन | -40 डीबीएम श्रेणी | |
| अँटेना बीमविड्थ (-3 डीबी) | ई-विमान | 36 डिग्री नामांकन. (Degrees२ अंशांचा ओरेटिकल पूर्ण कोन) |
| एच-प्लेन | 72 डिग्री नॉम. (144 डिग्रीचा ओरेटिकल पूर्ण कोन) | |
| आरएफ इंटरफेस | पॅच अँटेना | |
| तापमान श्रेणी | -30 ते +55 सी (मानक वापर व्याप्ती), -40 ते +80 सी (जास्तीत जास्त वापर श्रेणी) | |
| अनुपालनासाठी नियमन | ईटीएस 300 440 | |

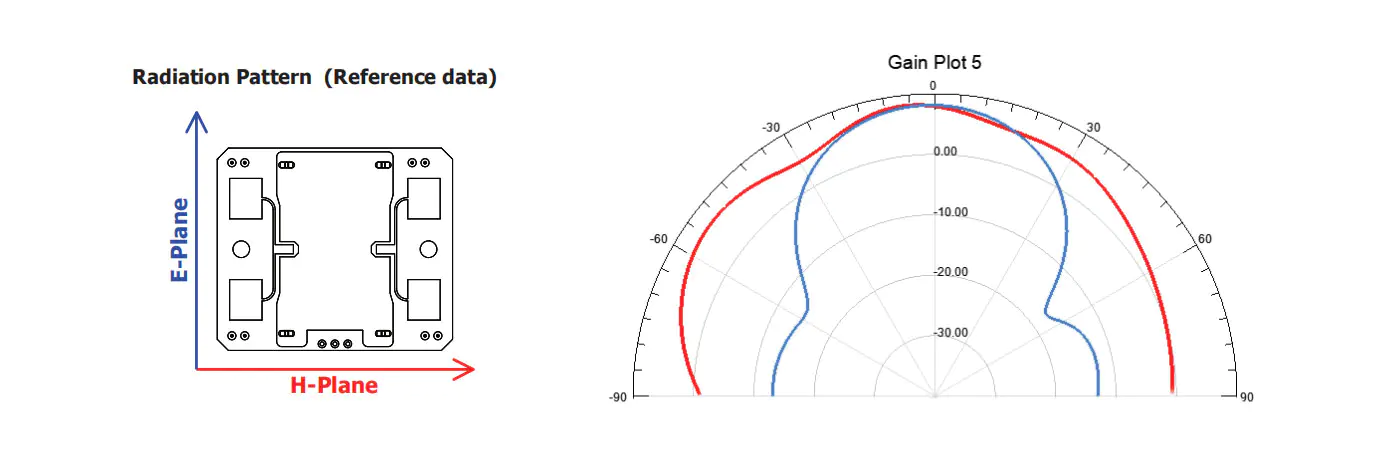

रेडिएशन पॅटर्न
संक्षिप्त परिचय
पीडी-व्ही 9 मालिका ब्राइटनेस सेन्सर एक्स-बँडमध्ये कार्यरत आहे. ऑपरेटिंग वारंवारता 10.525GHz ते 10.687GHz च्या वारंवारता श्रेणीमध्ये आहे. वापरकर्त्यांना ज्या देशात आहे त्या देशाच्या वारंवारतेच्या नियमांनुसार सानुकूलित करण्याच्या आधारे खरेदी करणे आवश्यक आहे. उदाहरणार्थ, 10.525GHz, 1 0.587GHz, 10.687GHz. पीडी-व्ही 9 मालिका सेन्सर मोठ्या प्रमाणात सुरक्षा आणि पाळत ठेवणारी अनुप्रयोग उत्पादने, स्वयंचलित दरवाजा सेन्सर, मोबाइल सेन्सिंग लाइट्स, आयओटी सेन्सर, स्पीड सेन्सर आणि विविध मोबाइल सेन्सर उत्पादनांमध्ये मोठ्या प्रमाणात वापरली जातात.
सेन्सरमध्ये एच-प्लेन मोठा कोन शोध आणि एप्लान लहान कोन शोध आहे. वापरादरम्यान आवश्यकतेनुसार वापरकर्ते वेगवेगळ्या कोनात सेन्सरचे निराकरण करू शकतात. जसे की वापरकर्त्यांना सेन्सरचे कार्य चालू शक्य तितके लहान असावे अशी इच्छा आहे, आपण सेन्सरचा वीजपुरवठा मोड पीडब्ल्यूएम (ड्यूटी सायकल) मोडमध्ये सेट करू शकता, जे कार्यरत चालू प्रभावीपणे कमी करू शकते.
संभाव्य समस्या आल्या
मूळ सेन्सर वापरताना किंवा थेट बदलताना वापरकर्त्यांना खालील समस्यांचा सामना करावा लागतो.
1. प्रथम वापर:
जेव्हा आपण प्रथमच पिन आउटपुटसह पीडी-व्ही 9-एस एक्स-बँड डॉपलर मायक्रोवेव्ह सेन्सर मॉड्यूल वापरत असाल आणि उच्च संवेदनशीलता किंवा अपुरी संवेदनशीलता आढळेल, तेव्हा आपण प्रथम एम्प्लिफिकेशन सर्किटची गेन सेटिंग स्थिती तपासली पाहिजे. आणि सिग्नलवर प्रक्रिया करण्यासाठी एमसीयूद्वारे वापरलेली गणना पद्धत योग्य आहे की नाही. सर्वसाधारणपणे बोलल्यास, तोडगा शोधणे सोपे आहे.
2. पूर्वी वापरलेल्या सेन्सरची जागा घेताना उद्भवू शकणार्‍या संभाव्य समस्या:
पूर्वी वापरलेल्या सेन्सरची थेट जागा घेताना, उच्च संवेदनशीलता आणि कमी संवेदनशीलतेचे मुद्दे देखील असू शकतात, जे सहजपणे सोडविले जाऊ शकते. केवळ प्रवर्धन सर्किट वाढविणे किंवा एम्प्लिफिकेशन सर्किटचा फायदा कमी करणे पुरेसे आहे. एमसीयूच्या सिग्नल प्रोसेसिंग अल्गोरिदमचा विचार करण्याची आवश्यकता नाही.
वापरताना नवशिक्यांसाठी आवश्यक असलेल्या मदत करा:
पीडी-व्ही 9 मालिका सेन्सर वापरताना आपल्याला अडचणी येत असल्यास आणि मदतीची आवश्यकता असल्यास. आपण ईमेलद्वारे आमच्याशी संपर्क साधू शकता. सर्वसाधारणपणे सांगायचे तर उत्तरे मिळू शकतात.
उत्पादन परिचय:
आवश्यकतेनुसार कोणत्याही वेळी पीडीएलएक्सद्वारे उत्पादन परिचय सुधारित आणि सुधारित केले जाऊ शकते. प्रत्येकास वेळेवर सूचित केले जाईल.
