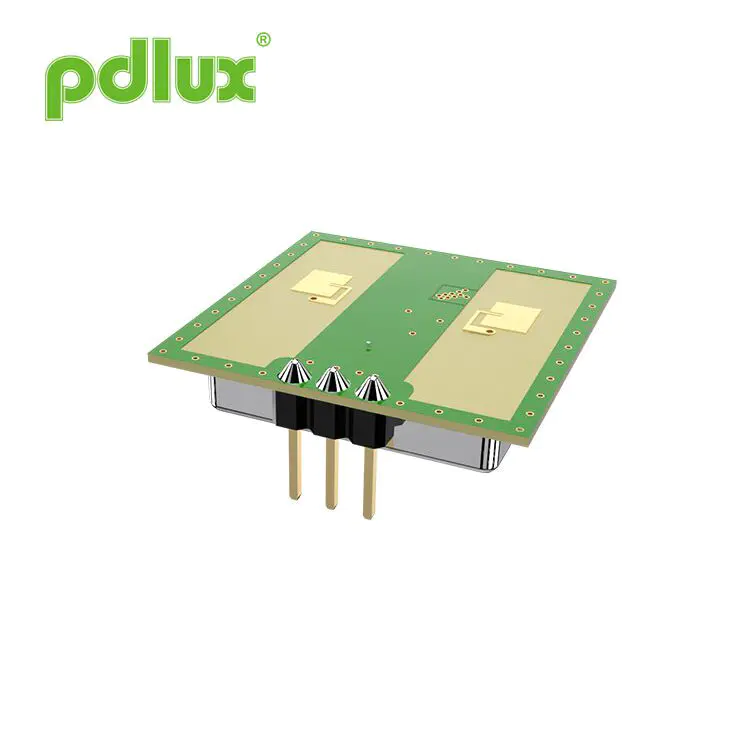

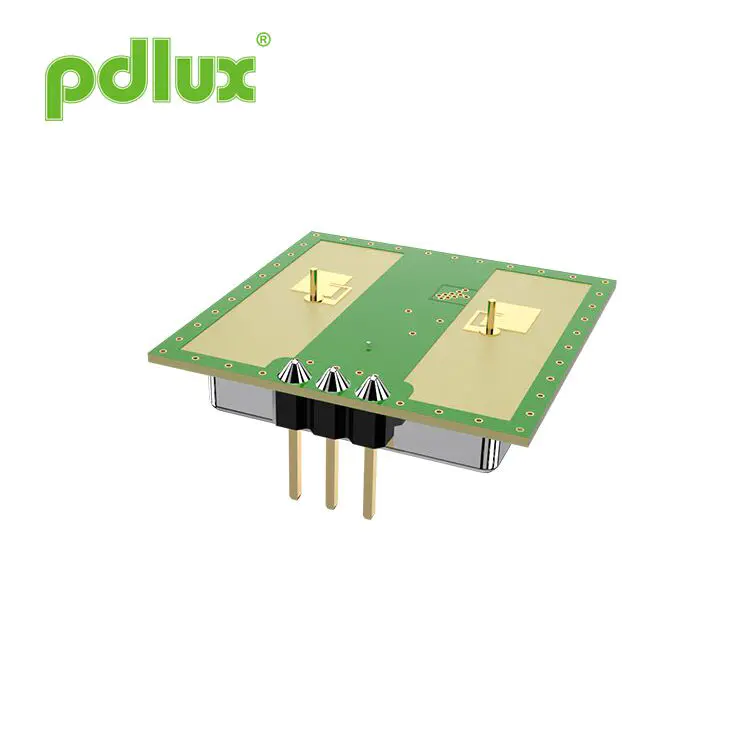

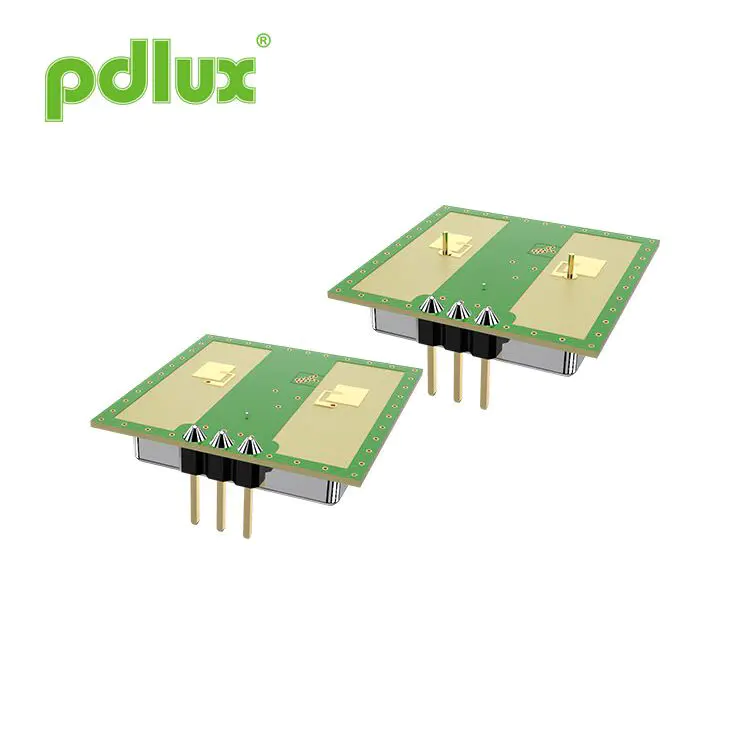

पीडीएलएक्स पीडी-व्ही 12360 ए/बी के-बँड स्मार्ट स्विच आणि सुरक्षिततेसाठी उच्च-संवेदनशीलता मोशन सेन्सर
पीडीएलएक्स पीडी-व्ही 12360 ए/बी के-बँड उच्च-संवेदनशीलता मोशन सेन्सर स्मार्ट स्विच अँड सिक्युरिटीसाठी के-बँड 360 डिग्री डिटेक्शनसाठी पीडीएलएक्सच्या तांत्रिक टीमने विकसित केलेला पेटंट हाय-सेन्सिटिव्हिटी सेन्सर आहे. यात V12360A आणि V12360B समाविष्ट आहे. ए आणि बी मधील कामगिरीचा फरक भिन्न शोध रेडिओमध्ये आहे.
मॉडेल:PD-V12360A/B
चौकशी पाठवा
पीडी-व्ही 12360 ए/बी 24.125 जीएचझेड मायक्रोवेव्ह मोशन सेन्सर
अर्ज
.बुद्धिमान स्विच
.वॉल-हँग स्विच
.घुसखोर शोध
पीडी-व्ही 12360 मालिका सेन्सर एक पेटंट उच्च-संवेदनशीलता सेन्सर आहे जो विकसित केलेला आहे के-बँड 360 डिग्री डिटेक्शनसाठी पीडीएलएक्सची तांत्रिक टीम. स्मार्ट स्विच अँड सिक्युरिटीसाठी हे पीडीएलएक्स पीडी-व्ही 12360 ए/बी के-बँड हाय-सेन्सिटिव्हिटी मोशन सेन्सर व्ही 12360 ए आणि V12360b. ए आणि बी मधील कामगिरी फरक भिन्न शोधात आहे रेडिओ. कमी उंचीवर स्थापित केल्यावर, v12360a चे शोध कोन त्यापेक्षा मोठे आहे V12360B चे. V12360A चे 360 डिग्री डिटेक्शन कोन 120 डिग्री आहे (कृपया संदर्भित करा खालील आकृतीकडे), जो 5 पेक्षा कमी उंचीसह उत्पादने स्थापित करण्यासाठी वापरला जाऊ शकतो मीटर. व्ही 12360 बीचा 360 डिग्री डिटेक्शन कोन 80 डिग्री आहे, जो वापरला जाऊ शकतो 10 मीटरपेक्षा कमी उंचीसह उत्पादने स्थापित करण्यासाठी. (कृपया पुढील गोष्टी पहा प्रतिमा). त्याच्या शोध संवेदनशीलतेचा विस्तार सिग्नल-टू-आवाजाच्या गुणोत्तरांवर अवलंबून असतो वापरकर्त्याने डिझाइन केलेले एम्प्लिफिकेशन सर्किट आणि एमसीयूचा प्रोग्राम अल्गोरिदम. या प्रकारच्या अ‍ॅनालॉग सेन्सरच्या विस्तृत आणि लवचिक अनुप्रयोग श्रेणीमुळे. ते अजूनही आहे व्यापकपणे वापरले.

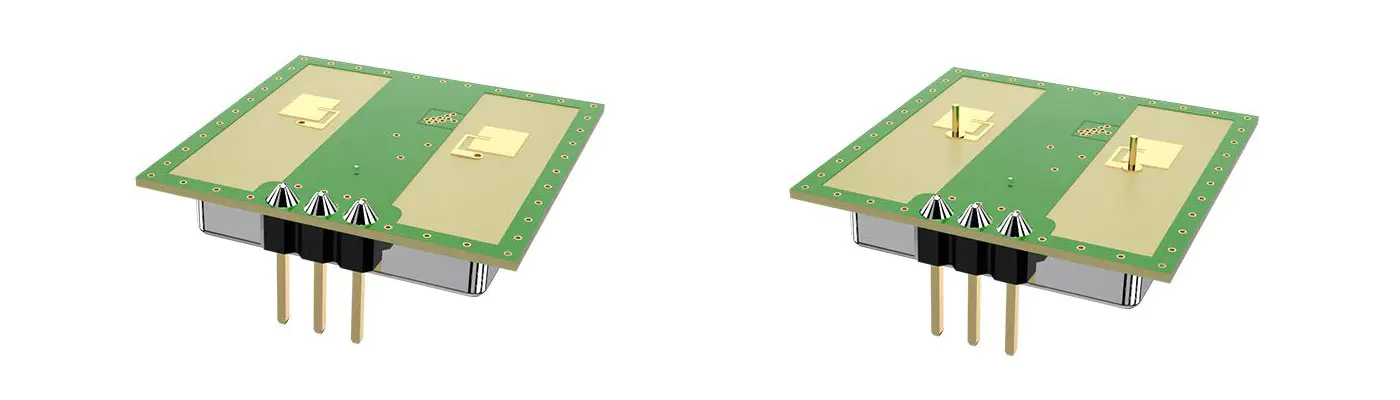

उत्पादनांचा आकार

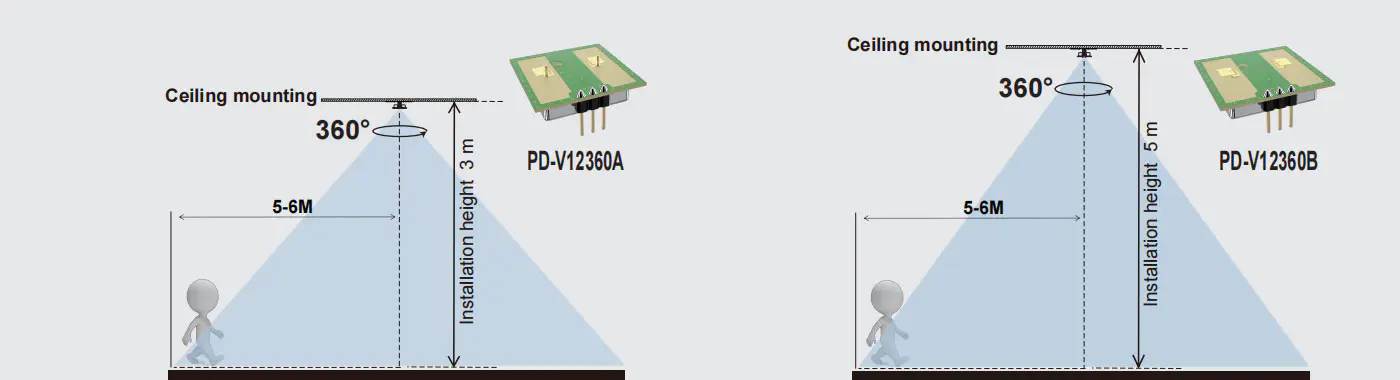

शोध श्रेणी
तांत्रिक मापदंड
| पॅरामीटर | नोट्स | मि | टाइप | कमाल | युनिट्स |
| पुरवठा व्होल्टेज | व्हीसीसी | 3.0 | 5.0 | 5.25 | V |
| सध्याचा वापर | आयसीसी | 20 | 35 | 38 | मा |
| ऑपरेशन मोड | पीडब्ल्यूएम द्वारा समर्थित, ते 3-15 एमए वर कार्यरत चालू नियंत्रित करू शकते | ||||
| नाडी रुंदी | Tpulse | 10 | μs | ||
| ऑपरेटिंग तापमान | शीर्ष | -30 ~+85 | ℃ | ||
| साठवण तापमान | टीएसटीजी | -10 | +60 | ℃ | |
| स्थिर वेळ |
|
<5 | μsec | ||
| आवाज |
|
3.5 | 4.0 | 4.5 | एमव्हीआरएमएस |
| वारंवारता सेटिंग | f | 24.000 | 24.125 | 24.250 | GHz |
| एक रेडिएटेड पॉवर (एयूसीटीपी) | पुट | <2.0 | <2.5 | <3.0 | मेगावॅट |
| स्टोरेज वातावरणीय आर्द्रता | 45%~ 65% | आरएच | |||
चेतावणी: वास्तविक शोध श्रेणी सर्किटच्या सिग्नल एम्प्लिफिकेशन फायद्याशी संबंधित आहे, पीसीबीएच्या एकूण लेआउट आणि एमसीयूचा उंबरठा.
टीप 1: रेडिएटेड उत्सर्जन एफसीसी आणि सीई नियमांची पूर्तता करण्यासाठी डिझाइन केलेले आहे.
टीप 2: प्राप्त सिग्नल सामर्थ्य (आरएसएस) 70 डीबीच्या एकूण 1 मार्गांच्या पथात मोजले जाते.
टीप 3: ध्वनी व्होल्टेजेस 10 हर्ट्ज ते 100 हर्ट्ज पर्यंत आउटपुट पोर्टवर, अ‍ॅनेकोइक चेंबरमध्ये मोजले जातात. टीप 4: नाडी ऑपरेशन
विशेष स्मरणपत्र
सर्किट बोर्डच्या एकूण जाडीमुळे केवळ 0.52 मिमी आहे. पिनवर जास्त प्रमाणात बाजूकडील शक्ती लागू केल्यास तांबे फॉइल खंडित होऊ शकते. कारणीभूत सेन्सर खराबी.
