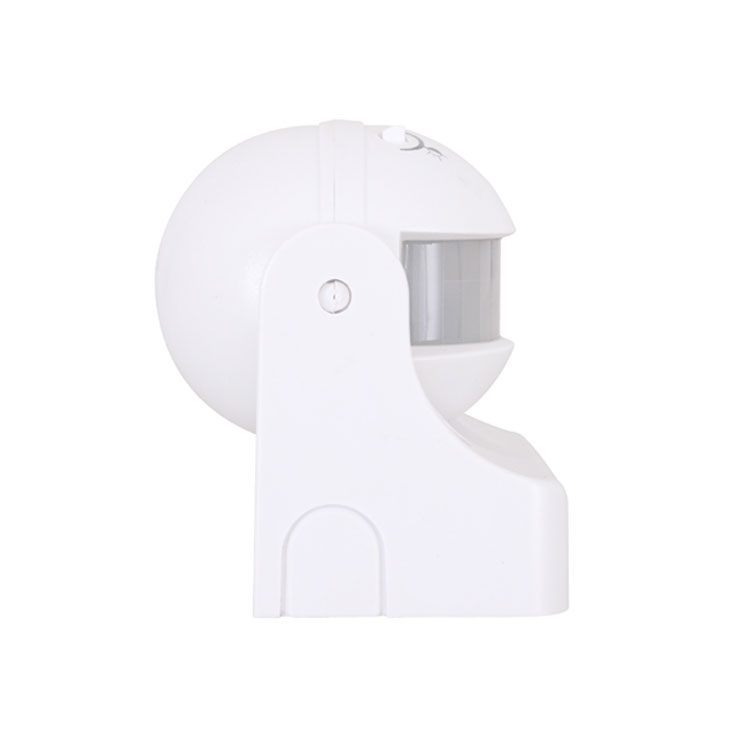

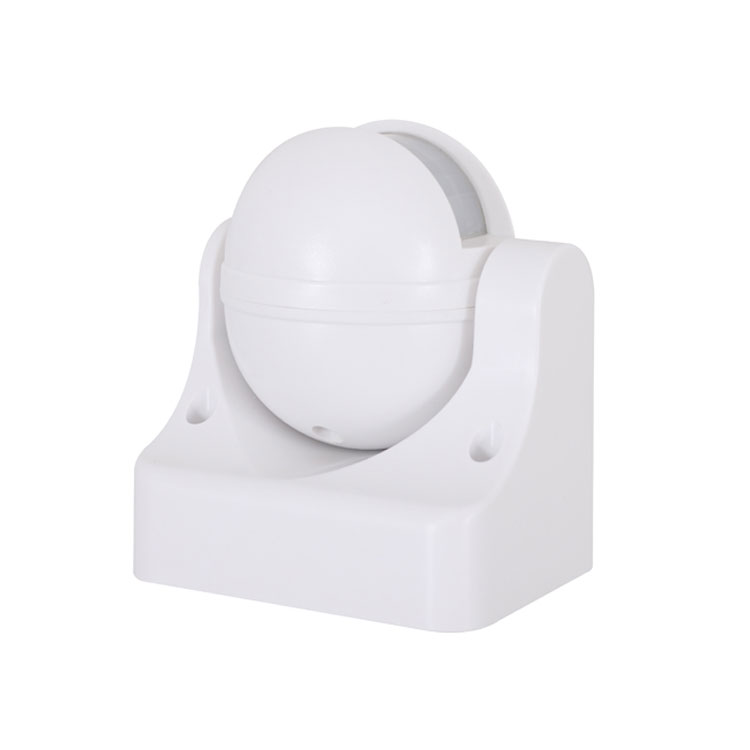

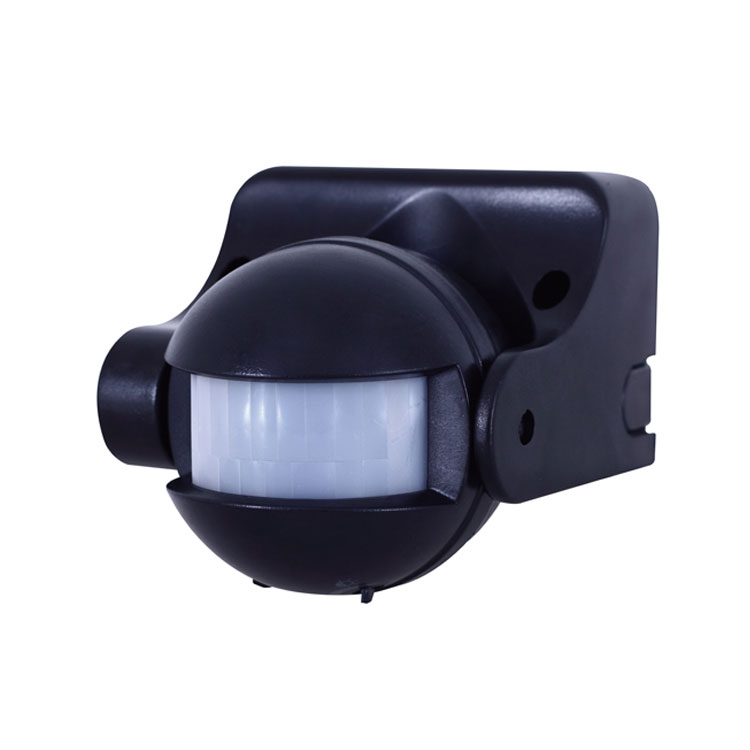

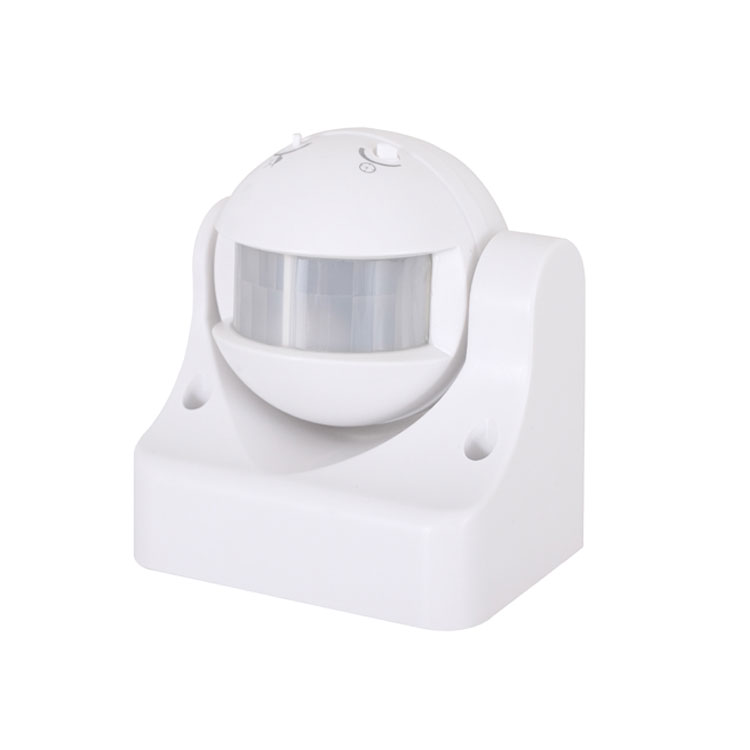

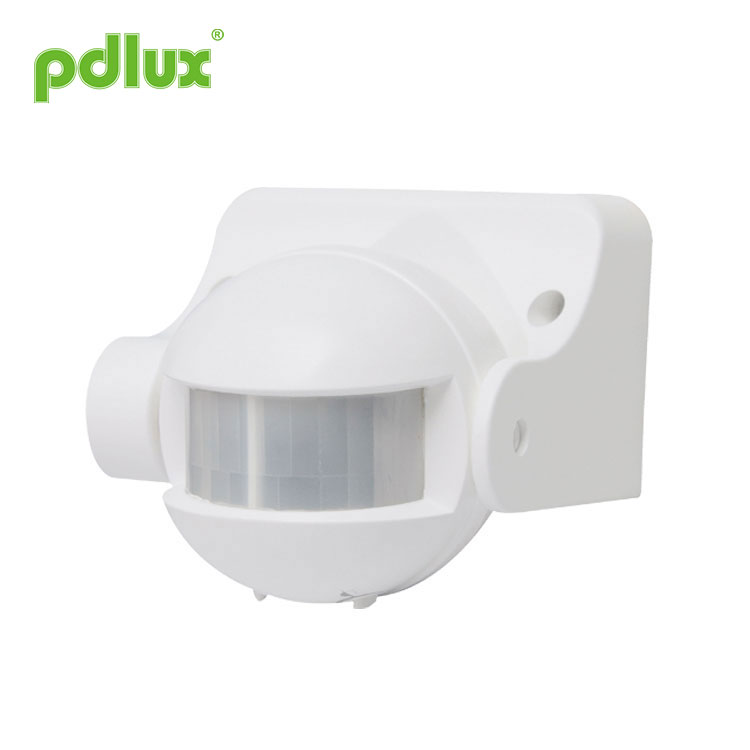

आयपी 44 वॉटरप्रूफ इन्फ्रारेड सेन्सर

PD-PIR109-Z इन्फ्रारेड मोशन सेन्सर सूचना

सारांश

आयपी 44 वॉटरप्रूफ इन्फ्रारेड सेन्सर एक प्रगत डिजिटल नियंत्रित इन्फ्रारेड पायरोइलेक्ट्रिक इंटेलिजेंट सेन्सर उत्पादन आहे. स्विच माहितीची अचूक गणना करण्यासाठी हे एमसीयू वापरते आणि साइन वेव्हच्या शून्य बिंदूवर चालू होणारी रिले अचूकपणे नियंत्रित करते, जेणेकरून प्रत्येक लोड चालू असेल. साइन वेव्हच्या शून्य बिंदूवर, साइन वेव्ह हाय व्होल्टेज चालू केल्यावर पारंपारिक कंट्रोल मोडमुळे उद्भवणारी इन्रॉश सद्य समस्या टाळली जाते, विशेषत: मोठ्या-क्षमतेच्या कॅपेसिटरद्वारे उद्भवलेल्या मोठ्या वर्तमान नुकसानीच्या रिलेमुळे उच्च परिणाम होतो लोड अंतर्गत व्होल्टेज.

विद्युतीय भारांच्या विविधीकरणामुळे, विशेषत: एलईडी दिवे, ऊर्जा-बचत करणारे दिवे आणि फ्लूरोसंट दिवे या सर्वांमध्ये भिन्न क्षमता असलेले कॅपेसिटर आहेत. रिलेसाठी ही आपत्ती आहे. कधीकधी 50 डब्ल्यू एलईडी दिवा 80 ते 120 ए पर्यंत वाढीचे प्रवाह निर्माण करू शकतो. 10 ए सामान्य रिले इंक्रश करंटच्या 3 वेळा फक्त सहन करू शकते आणि कदाचित ही रिले काही दिवसात किंवा बर्‍याच वेळा खंडित होण्याची शक्यता आहे. म्हणूनच बाजारावरील पारंपारिक सेन्सरचे आयुष्य कमी आणि लहान लोड चालू आहे.

या समस्येवर मात करण्यासाठी, आयपी 44 वॉटरप्रूफ इन्फ्रारेड सेन्सर जेव्हा साइन वेव्ह शून्य संभाव्यतेवर असेल तेव्हा लोड चालू करण्यासाठी प्रगत डिजिटल अचूक गणना मोजली जाते, अशा प्रकारे लोड लाट वर्तमान समस्येचे निराकरण होते, लोड क्षमता वाढवते आणि सेवा आयुष्य वाढवते. उत्पादन मोठ्या प्रमाणात उत्पादन सेन्सर तंत्रज्ञानाची नवीनतम नियंत्रण पद्धत कोणत्याही भार सहजपणे नियंत्रित करू शकते. हे एक मध्यम आणि उच्च-अंत उत्पादन आहे. परंपरागत आवृत्तीच्या तुलनेत किंमत वाढविली गेली असली तरी उत्पादनाच्या विश्वसनीयता आणि आयुष्यात मोठ्या प्रमाणात वाढ झाली आहे. हे उत्पादन मनाची शांती निवडणे, शांतता निवडणे आणि सुरक्षितता निवडणे इतकेच आहे.

आयपी 44 वॉटरप्रूफ इन्फ्रारेड सेन्सरमध्ये स्विचिंग पॉवर सप्लाय आवृत्ती आणि एक कॅपेसिटर स्टेप-डाउन आवृत्ती आहे. स्विचिंग पॉवर सप्लाय आवृत्तीमध्ये 100 व्ही -277 व्ही पर्यंतचे कार्यरत व्होल्टेज आणि <0.5 डब्ल्यू स्टँडबाय वीज खप आहे. तत्वानुसार, कॅपेसिटिव्ह स्टेप-डाऊन आवृत्तीमध्ये फक्त एक व्होल्टेज असू शकतो आणि स्टँडबाय उर्जा वापर> 0.7 डब्ल्यू आहे. एखादे उत्पादन निवडताना आपण त्याचा विचार केला पाहिजे.

तपशील

> लक्स समायोजन:
एलयूएक्स वातावरणाच्या प्रदीप्ति संदर्भित करते. एलयूएक्स adjustडजस्टमेंट नॉब justडजस्ट केल्याने आपल्याला सेन्सॉरेशनमध्ये प्रवेश मिळवायचा आहे हे निवडण्यास अनुमती देते. आपल्याला अनुकूल असलेली सवय निवडा.
20LUX सोल्यूशनमधील काही निवडी प्रकाशित केल्या पाहिजेत. काहीजण आगमनात्मक प्रकाश होण्यासाठी 50LUX वातावरणीय प्रदीपन निवडतात आणि काही एलयूएक्स mentडजस्टमेंट नॉब जास्तीत जास्त समायोजित करेपर्यंत कोणत्याही वेळी आगमनात्मक प्रकाश निवडतात.

> वेळ समायोजन:
सेन्सर प्रकाशाच्या लक्षात आल्यानंतर वेळ समायोजित करण्यासाठी वेळ समायोजित नॉबचा वापर केला जातो आणि वापरकर्ता अंतर्भूततेनंतर विलंब वेळ निवडू शकतो.

सेन्सर माहिती

स्थापना आणि खबरदारी

आयपी 44 वॉटरप्रूफ इन्फ्रारेड सेन्सर स्थापित करणे खूपच सोयीस्कर आहे, अचूक स्थापनेसाठी योग्य स्थान निवडा, मोठ्या पर्यावरणीय हस्तक्षेप असलेल्या ठिकाणी सेन्सर स्थापित न करण्याचा प्रयत्न करा; उदाहरणार्थ, वातानुकूलन पोर्ट, उष्णता स्त्रोत पोर्ट आणि इतर स्थाने. कारण या स्थानांमुळे सेन्सरला अधिकच फरक होईल, इंस्टॉलेशनची जागा निवडल्यानंतर आणि पॉवर केबलला लोड केबल योग्यरित्या जोडल्यानंतर, पॉवर चालू केली जाऊ शकते.

1. प्रथम, किमान वेळेस समायोजित करा, नंतर एलयूएक्सला जास्तीत जास्त (दिवसाच्या कार्यरत स्थितीत) समायोजित करा आणि प्रेरणाची चाचणी घ्या.

२. परीक्षेच्या वेळी सेन्सर प्रकाशित झाला असेल तर सेन्सरसमोर कोणी नाही. दिवा बंद होईपर्यंत प्रतीक्षा करणे आवश्यक आहे आणि 3 सेकंदांनंतर ते पुन्हा मानवी शरीराच्या हालचालीमुळे चालू होईल. जर एखादा माणूस नेहमीच मध्यभागी प्रकाश हलवत असेल तर तो नेहमीच चालू असतो आणि बंद केला जाऊ शकत नाही.

3. वरील प्राथमिक चाचणी सामान्य झाल्यानंतर, आपण योग्य एलएक्स मूल्य आणि विलंब वेळ निवडू शकता.

कनेक्शन-वायर आकृती

एल ब्राउन एन निळा एल 'लाल एल आणि एनला शक्तीसह जोडा; एल आणि एन लोडसह जोडा.

1ã power शक्ती बंद;
2ã the खालच्या झाकणावरील स्क्रू सैल करा, वायरिंग होल उघडा, पॉवरची वायर द्या आणि तळाच्या झाकणातून लोड करा;
3ã selected निवडलेल्या स्थानावर फुगलेल्या स्क्रूसह तळाशी झाकण निश्चित करा;
4ã the कनेक्शन-वायर आकृतीनुसार वीज आणि लोड वायरला कनेक्शन-वायर स्तंभात जोडा;
5ã the सेन्सरला खालच्या झाकणावर ठेवा, स्क्रू कडकपणे फिरवा मग त्यास विद्युतीकरण करा आणि त्याची चाचणी घ्या.

चाचणी

> लाइट-कंट्रोल नॉबला घड्याळाच्या दिशेने जास्तीत जास्त (एसयूएन) वळा, वेळेच्या ठोकाच्या विरूद्ध घड्याळाच्या दिशेने कमीत कमी करा;
> शक्ती चालू करा, आणि निर्देशक 30 सेसीसाठी फ्लॅश होईल आणि कार्यरत स्थितीत प्रवेश करेल;
> जेव्हा प्रथमच लोड विझत असेल तेव्हा 5 से नंतर पुन्हा अर्थ प्राप्त करा, लोड कार्य केले पाहिजे आणि निर्देशक दिवा लाल आहे. लोड 5 सेसीच्या आत कार्य करण्यासाठी थांबले पाहिजे;
> एलयूएक्स नॉबला कमीतकमी अँटी-क्लॉक दिशेने वळवा, जर आपण लाइट-कंट्रोल 10LUX पेक्षा जास्त असेल तेव्हा त्याची चाचणी घेतली तर भार कार्य थांबल्यानंतर इंडक्शन लोड कार्य करणार नाही; जर आपण शोध विंडोला अपारदर्शक ऑब्जेक्ट (टॉवेल इत्यादी) कव्हर केले तर लोड कार्य केले पाहिजे, इंडक्शन सिग्नलच्या अटमध्ये 5 सेकंदात लोड करणे थांबविणे नियमित होईल.

आयपी 44 वॉटरप्रूफ इन्फ्रारेड सेन्सरची नोंद
> इलेक्ट्रिशियन किंवा अनुभवी व्यक्तीने स्थापित केले पाहिजे;
> अशांततेच्या वस्तूवर स्थापित करणे टाळा;
> शोध परिणाम करण्यासाठी शोध पटलांसमोर अडथळे आणणारी आणि हलणारी वस्तू असू नयेत;
> वातानुकूलन, मध्यवर्ती गरम इत्यादीसारख्या हवेच्या तापमानात बदल झोन जवळ स्थापित करणे टाळा;
> आपली सुरक्षितता लक्षात घेता, स्थापनानंतर आपल्याला अडचणी आढळल्यास कृपया मुखपृष्ठ उघडू नका;
> सूचना आणि उत्पादनात असलेल्या कार्यामध्ये फरक असल्यास, कृपया उत्पादनास प्राधान्य द्या आणि या व्यतिरिक्त आपल्याला माहिती न देण्यास खेद करा.

काही समस्या आणि निराकरण मार्ग
1ã € लोड कार्य करत नाही:
अ: कृपया पॉवर आणि लोडचे कनेक्शन-वायरिंग योग्य आहे की नाही ते तपासा;
ब: कृपया लोड चांगले आहे का ते तपासा;
सी: कृपया वर्किंग लाइट सेट लाइट-कंट्रोलशी संबंधित आहे का ते तपासा.

2ã € संवेदनशीलता कमी आहे:
अ: कृपया सिग्नल प्राप्त करण्यासाठी शोध विंडोसमोर अडथळा आहे का ते तपासा;
ब: कृपया सभोवतालचे तापमान खूप जास्त आहे का ते तपासा;
c: कृपया इंडक्शन सिग्नल स्त्रोत शोध क्षेत्रात आहे का ते तपासा;
डी: कृपया इंस्टॉलेशनची उंची सूचनांमध्ये दर्शविलेल्या उंचीशी संबंधित आहे की नाही ते तपासा;
ई: कृपया फिरण्याची दिशा योग्य आहे की नाही ते तपासा.

3ã € सेन्सर लोड स्वयंचलितपणे बंद करू शकत नाही:
अ: कृपया शोध क्षेत्रात सतत सिग्नल आहे का ते तपासा;
ब: कृपया वेळ सेटिंग सर्वात लांब आहे का ते तपासा;
सी: कृपया शक्ती सूचनांशी संबंधित आहे का ते तपासा;
ड: कृपया सेन्सरजवळील तापमान स्पष्टपणे बदलले आहे का ते तपासा, जसे की वातानुकूलन किंवा मध्यवर्ती गरम इ.



â € ¢ कृपया प्रीफेशनल स्थापनेसह पुष्टी करा.
installation € installation कृपया स्थापना आणि काढण्याच्या कामांपूर्वी वीजपुरवठा खंडित करा.
â € safety सुरक्षिततेच्या हेतूने आपण शक्ती कमी केली असल्याचे सुनिश्चित करा.
. € ¢ अयोग्य ऑपरेशनमुळे तोटा झाला, उत्पादक कोणतीही जबाबदारी स्वीकारत नाही.

आम्ही उत्पादनाच्या गुणवत्तेची आणि विश्वासार्हतेची जाहिरात करण्यास वचनबद्ध आहोत, तथापि, सर्व इलेक्ट्रॉनिक घटकांच्या काही अकार्यक्षम होण्याची काही संभाव्यता आहे, ज्यामुळे काही त्रास उद्भवू शकतात. जेव्हा डिझाइनिंग केली जाते, तेव्हा कोणतेही त्रास टाळण्यासाठी आम्ही निरर्थक डिझाईन्सकडे लक्ष दिले आणि सेफ्टी कोटा स्वीकारला.
हे मॅन्युअल या उत्पादनाच्या सद्य सामग्री प्रोग्रामिंगसाठी आहे, निर्मात्यास सूचनेशिवाय कोणतेही बदल आणि बदल केले गेले आहेत!
आमच्या सूचनेशिवाय ही सूचना इतर कोणत्याही हेतूंसाठी कॉपी केली जाऊ नये.
