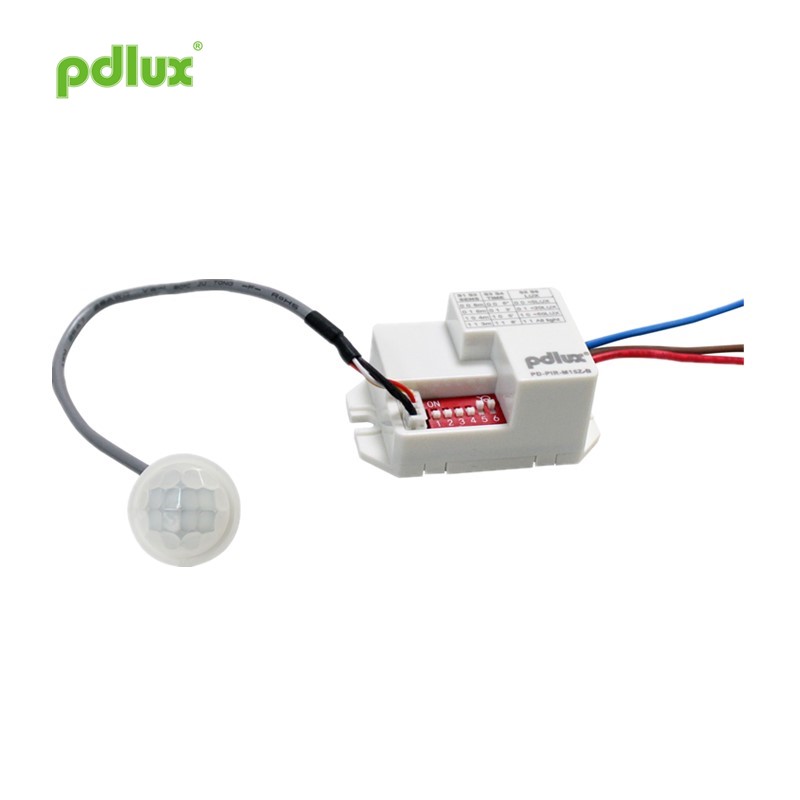

शून्य क्रॉसिंग टेक्नॉलॉजी इन्फ्रारेड सेन्सर
पीडीएलएक्स पीडी-पीआयआर-एम 15 झेड-बी
शून्य क्रॉसिंग टेक्नॉलॉजी इन्फ्रारेड सेन्सर कोणत्याही उत्पादनासह वापरला जाऊ शकतो किंवा तो स्थापित केला जाऊ शकतो आणि स्वतंत्रपणे वापरला जाऊ शकतो. दोन स्थापना पद्धती आहेत: भिंत आणि कमाल मर्यादा. उदा. सेन्सर, एका सामान्य प्रकाशापासून स्वयंचलित सेन्सर दिवा पर्यंत जोडा.
मॉडेल:PD-PIR-M15Z-B
चौकशी पाठवा
पीडी-पीआयआर-एम 15 झेड-बी इन्फ्रारेड सेन्सर सूचना
सारांश
शून्य क्रॉसिंग टेक्नॉलॉजी इन्फ्रारेड सेन्सर हे इन्फ्रारेड सेन्सरच्या नवीनतम आवृत्तीचे डिजिटल तंत्रज्ञान आहे. अँटी-जॅमिंग एसएमडी इन्फ्रारेड सेन्सर स्वीकारा. फिनियर लेन्स देखील सेन्सिंग स्टेटस इंडिकेटर आणि फोटोसेन्सिटिव्ह सेन्सरसह सुसज्ज आहे. झिरो क्रॉसिंग टेक्नॉलॉजी इन्फ्रारेड सेन्सर डिजिटल अचूक गणना सायनुसायडल वेव्ह झिरो पॉइंट स्विच तंत्रज्ञान स्वीकारते, ज्यात मजबूत आवेग वर्तमान क्षमता आहे आणि पारंपारिक उत्पादनांसह अतुलनीय आहे. कोणत्याही भिन्न लोडशी जोडले जाऊ शकते. कृपया तपशीलांसाठी खालील परिचय पहा.
कार्य
उ: शोध श्रेणी
8 मी 、 6 मी 、
4 मी 、 3 मी
|
बी: वेळ सेटिंग
6 एस 、 3 मि 、
5 मि, 8 मि
|
सी: लाइट-कंट्रोल
<5 लक्स 、 <20 लक्स 、
<50 लक्स 、 सर्व प्रकाश
|
शून्य क्रॉसिंग टेक्नॉलॉजी इन्फ्रारेड सेन्सरची वैशिष्ट्ये
उर्जा स्त्रोत: 220-240VAC 50 हर्ट्ज/60 हर्ट्ज
100-130vac 50 हर्ट्ज/60 हर्ट्ज
सर्व भार: 1200 डब्ल्यू कमाल. (220-240vac)
600 डब्ल्यू कमाल. (100-130vac)
लाट चालू: 50 ए/500μ एस
शोध कोन: 100 °
कार्यरत तापमान: -20 ~+40 ° से
कार्यरत आर्द्रता: ≤93%आरएच
सेन्सर माहिती
अर्ज
शून्य क्रॉसिंग टेक्नॉलॉजी इन्फ्रारेड सेन्सर कोणत्याही उत्पादनासह वापरला जाऊ शकतो किंवा तो स्थापित केला जाऊ शकतो आणि स्वतंत्रपणे वापरला जाऊ शकतो. दोन स्थापना पद्धती आहेत: भिंत आणि कमाल मर्यादा.
उदा. सेन्सर, एका सामान्य प्रकाशापासून स्वयंचलित सेन्सर दिवा पर्यंत जोडा.
कनेक्शन-वायर आकृती 1. पॉवरसह तपकिरी आणि निळा जोडा; 2. लोडसह लाल आणि निळा कनेक्ट करा. |
![]() |
लक्ष
● इंस्टॉलरकडे इलेक्ट्रीशियन किंवा संबंधित अनुभव असावा;
Sun थेट सूर्यप्रकाशाच्या संपर्कात असलेल्या ठिकाणी हे मशीन स्थापित करू नका, जेथे वातानुकूलन आणि तापविणे यासारख्या वर्तमान आणि तापमानात लक्षणीय बदल करा;
Rocking इंस्टॉलेशन बेस म्हणून रॉकिंग ऑब्जेक्ट्स निवडू नका;
Sen सेन्सिंग रेंजच्या समोर, त्याच्या शोधावर परिणाम करणारे कोणतेही अडथळे किंवा फिरत्या वस्तू असू नयेत.
● सभोवतालचे तापमान जितके जास्त असेल तितके सेन्सरची संवेदनशीलता कमी! मॅन्युअलमधील नाममात्र शोधण्याचे अंतर हे अंतर आहे जेव्हा सभोवतालचे तापमान 22-24 डिग्री सेल्सियस असते.
कारखान्यात, संवेदनशीलता 6 मीटर वर सेट केली जाते.
टिप्पणी
१. मानवी शरीर सहसा सरकते त्या जागेच्या दिशेने सेन्सरच्या लेन्सचा भाग दर्शवा.
२. लेन्सचा भाग अशा स्थितीत आहे जिथे नैसर्गिक प्रकाश पोहोचतो, जेणेकरून लेन्सच्या आत फोटोसेन्सिटिव्ह सेन्सर पर्यावरणीय प्रकाश अधिक चांगल्या प्रकारे जाणू शकेल.
टीपः मानवी शरीराची उंची वेगळी आहे, हालचालीची गती वेगळी आहे, संवेदनशीलता देखील भिन्न आहे. फिरण्याची गती 1.0 ते 1.5 मी / सेकंद आहे. एखाद्या व्यक्तीचा आकार आणि हालचालीचा वेग बदलल्यास, शोधण्याचे अंतर देखील बदलते.
लक्ष:
प्रथमच सेन्सर उत्पादन वापरण्यास प्रारंभ करताना, आपल्याला खालील वस्तूंकडे लक्ष देणे आवश्यक आहे:
१. प्रथम शक्तीला seconds० सेकंद प्रतीक्षा करणे आवश्यक आहे, सेन्सर शोधू शकेल अशा ठिकाणाहून दूर रहा. प्रकाश स्वयंचलितपणे बंद केल्यावर, मानवी शरीर सेन्सरच्या शोध श्रेणीत प्रवेश करते आणि हालचालीच्या सामान्य दिशेने जाते. कार्य सुरू करण्यासाठी सेन्सर लोड शोधू आणि नियंत्रित करू शकतो.
२. लक्स, विलंब वेळ आणि संवेदनशीलतेच्या समायोजन पद्धतींसाठी, कृपया ऑपरेशनसाठी ए, बी आणि सीच्या आकृत्यातील सामग्रीचा संदर्भ घ्या.
हे उत्पादन वापरताना, कृपया आपल्याला आवश्यक असलेल्या योग्य स्थितीत संवेदनशीलता समायोजित करा. जास्तीत जास्त संवेदनशीलता समायोजित करू नका, जेणेकरून चुकीच्या कृतीमुळे उत्पादन सामान्यपणे कार्य करू नये. लहान प्राण्यांमुळे उद्भवणारी हालचाल आणि पॉवर ग्रीडच्या हस्तक्षेपामुळे उत्पादनामुळे बिघाड होऊ शकतो.
जेव्हा उत्पादन सामान्यपणे कार्य करू शकत नाही, कृपया संवेदनशीलता योग्यरित्या कमी करण्याचा प्रयत्न करा आणि नंतर चाचणी घ्या.
हे मॅन्युअल हे उत्पादन प्रोग्रामिंगची सामग्री आहे, आम्ही आपल्याला स्वतंत्रपणे सूचित करणार नाही. कंपनीच्या परवानगीशिवाय इतर कोणत्याही उद्देशाने सूचना पुस्तिकाची सामग्री कॉपी करण्यास मनाई आहे.
