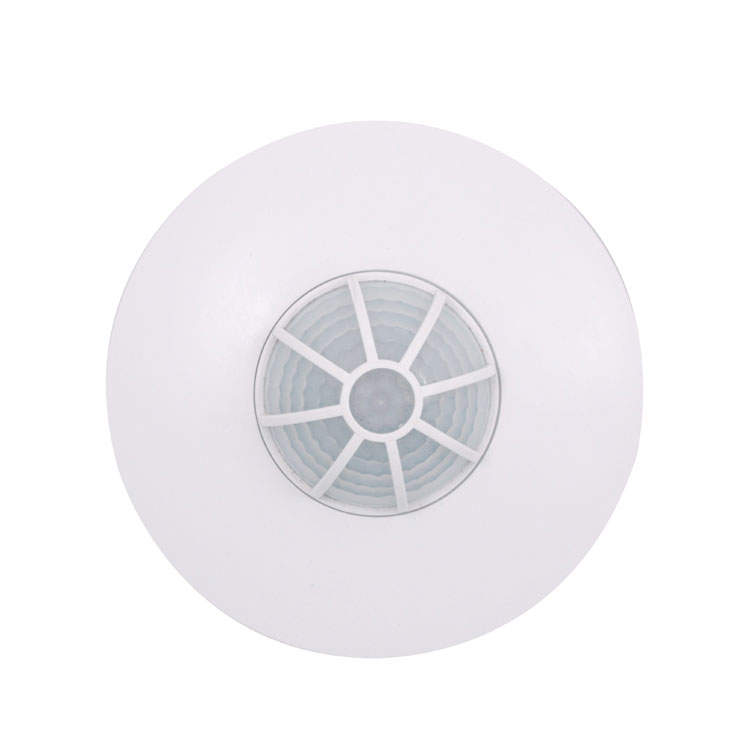

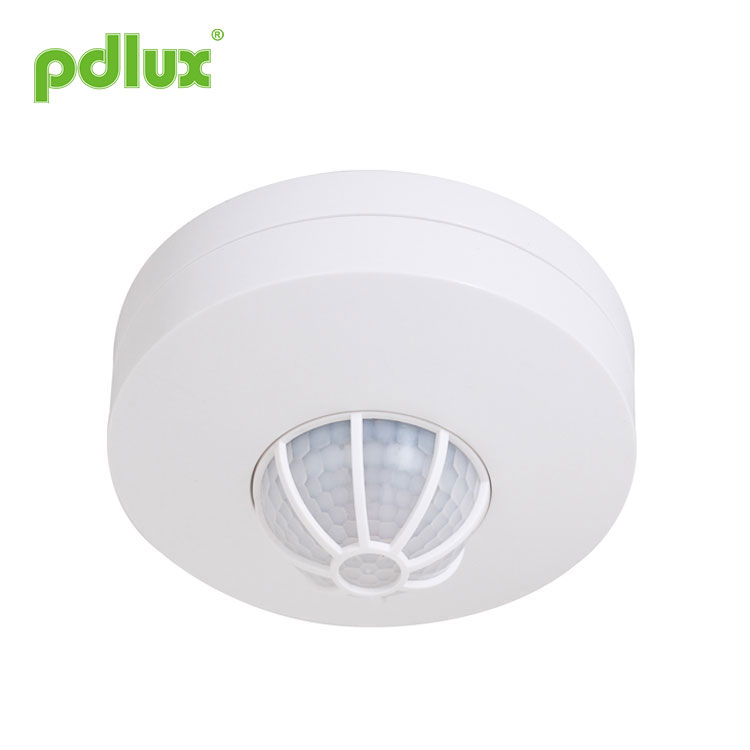

IR इन्फ्रारेड इंडक्शन सेन्सर स्विच

खालील IR इन्फ्रारेड इंडक्शन सेन्सर स्विचचा परिचय आहे, मला आशा आहे की तुम्हाला IR इन्फ्रारेड इंडक्शन सेन्सर स्विच अधिक चांगल्या प्रकारे समजून घेण्यात मदत होईल. नवीन आणि जुन्या ग्राहकांचे एकत्र चांगले भविष्य निर्माण करण्यासाठी आमच्याशी सहकार्य करणे सुरू ठेवण्यासाठी स्वागत आहे!

मॉडेल:PD-PIR102-Z

चौकशी पाठवा

PD-PIR102-Z इन्फ्रारेड सेन्सर सूचना

डिजिटल अचूक स्विचिंग नियंत्रण तंत्रज्ञान

सारांश

हा IR इन्फ्रारेड इंडक्शन सेन्सर स्विच हे प्रगत डिजिटली नियंत्रित इन्फ्रारेड पायरोइलेक्ट्रिक इंटेलिजेंट सेन्सर उत्पादन आहे. हे उत्पादन एक उच्च-रिझोल्यूशन सेन्सर वापरते जे एका पारंपारिक सेन्सरच्या संवेदनशीलतेच्या जवळजवळ दुप्पट आहे. ते स्विचची अचूक गणना करण्यासाठी MCU चा वापर करते, आणि अचूकपणे माहिती काढते. साइन वेव्हच्या शून्य बिंदूवर चालू करण्यासाठी रिले नियंत्रित करते, जेणेकरून प्रत्येक लोड चालू होईल. साइन वेव्हच्या शून्य बिंदूवर, साइन वेव्ह उच्च व्होल्टेज चालू असताना पारंपारिक नियंत्रण मोडमुळे होणारी इनरश करंट समस्या टाळली जाते, विशेषत: मोठ्या क्षमतेच्या कॅपेसिटरद्वारे निर्माण होणारे मोठे वर्तमान नुकसान उच्च व्होल्टेजच्या प्रभावाखाली. लोड अंतर्गत व्होल्टेज.

सध्याच्या विद्युत भारांच्या वैविध्यतेमुळे, विशेषत: एलईडी दिवे, ऊर्जा-बचत करणारे दिवे आणि फ्लोरोसेंट दिवे या सर्वांमध्ये वेगवेगळ्या कॅपेसिटन्ससह कॅपेसिटर असतात. रिलेसाठी ही आपत्ती आहे. काहीवेळा 50W LED दिवा 80 ते 120A च्या लाट प्रवाह निर्माण करू शकतो. 10A सामान्य रिले इनरश करंटच्या फक्त 3 वेळा सहन करू शकतो आणि रिले काही दिवसात किंवा अनेक वेळा खंडित होण्याची शक्यता आहे. म्हणूनच बाजारातील पारंपारिक सेन्सरचे आयुष्य कमी आहे आणि एक लहान भार प्रवाह आहे.

या समस्येवर मात करण्यासाठी, साइन वेव्ह शून्य संभाव्यतेवर असताना लोड चालू करण्यासाठी हे उत्पादन प्रगत डिजिटल अचूक गणना स्वीकारते, अशा प्रकारे लोड सर्ज चालू समस्या सोडवते, लोड क्षमता मोठ्या प्रमाणात वाढवते आणि उत्पादनाचे सेवा आयुष्य वाढवते. मास प्रोडक्शन सेन्सर तंत्रज्ञानाची नवीनतम नियंत्रण पद्धत कोणत्याही लोडवर सहज नियंत्रण ठेवू शकते. हे एक मध्यम आणि उच्च श्रेणीचे उत्पादन आहे. पारंपारिक आवृत्तीच्या तुलनेत किंमत वाढली असली तरी, उत्पादनाची विश्वासार्हता आणि आयुष्य मोठ्या प्रमाणात वाढले आहे. हे उत्पादन मनःशांती निवडणे आणि सुरक्षितता निवडण्यासारखे आहे.

या उत्पादनामध्ये स्विचिंग पॉवर सप्लाय आवृत्ती आणि कॅपेसिटर स्टेप-डाउन आवृत्ती आहे. स्विचिंग पॉवर सप्लाय आवृत्तीमध्ये 100V-277V पर्यंत कार्यरत व्होल्टेज आणि <0.5W चे स्टँडबाय वीज वापर आहे. तत्त्वानुसार, कॅपेसिटिव्ह स्टेप-डाउन आवृत्तीमध्ये फक्त एकच व्होल्टेज असू शकतो आणि स्टँडबाय पॉवरचा वापर >0.7W आहे. उत्पादन निवडताना आपण याचा विचार केला पाहिजे.

तपशील

उर्जा स्त्रोत: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
सर्व लोड: 1200W कमाल. (220-240VAC)
800W कमाल. (100-130VAC)
वेळ सेटिंग: 10 सेकंद-12 मिनिटे (अ‍ॅडजस्टेबल)
प्रकाश-नियंत्रण: ＜10LUX-2000LUX(समायोज्य)

शोध श्रेणी(22°C): 1-8m (त्रिज्या.)(समायोज्य)
शोध कोन: 360o (सीलिंग स्थापना)
स्थापनेची उंची: 2.5-4.5 मी
कार्यरत तापमान: -10°C-+40°C
कार्यरत आर्द्रता: <93% RH
संवेदना गती: 0.6-1.5m/s

सेन्सर एलईडी:
1. 30 सेकंदांसाठी पॉवर-ऑन केल्यानंतर, ते सामान्य इंडक्शन स्थितीत प्रवेश करते. या वेळी, एलईडी दिवे चमकतात
प्रत्येक सेकंदाला एकदा.
2. जेव्हा युनिटला सेन्सिंग सिग्नल प्राप्त होतो तेव्हा ते एकदा उजळते.

कार्य
LUX समायोजन:
LUX पर्यावरणाच्या प्रकाशाचा संदर्भ देते. LUX ऍडजस्टमेंट नॉब समायोजित केल्याने तुम्हाला सेन्सर इंडक्शनमध्ये कोणता प्रदीपन मिळवायचा आहे हे निवडण्याची परवानगी मिळते. तुम्हाला अनुकूल असलेली सवय निवडा.
20LUX सोल्यूशनमधील काही निवडींवर प्रकाश टाकायचा आहे. काही 50LUX सभोवतालची प्रदीपन प्रेरक प्रकाशासाठी निवडतात आणि काही LUX समायोजन नॉब जास्तीत जास्त समायोजित होईपर्यंत, कोणत्याही वेळी प्रेरक प्रकाश निवडतात.

वेळ समायोजन:
सेन्सरला प्रकाश जाणवल्यानंतर वेळ समायोजित करण्यासाठी वेळ समायोजन नॉबचा वापर केला जातो आणि वापरकर्ता इंडक्शननंतर विलंब वेळ वाजवीपणे निवडू शकतो.

सेन्सर माहिती

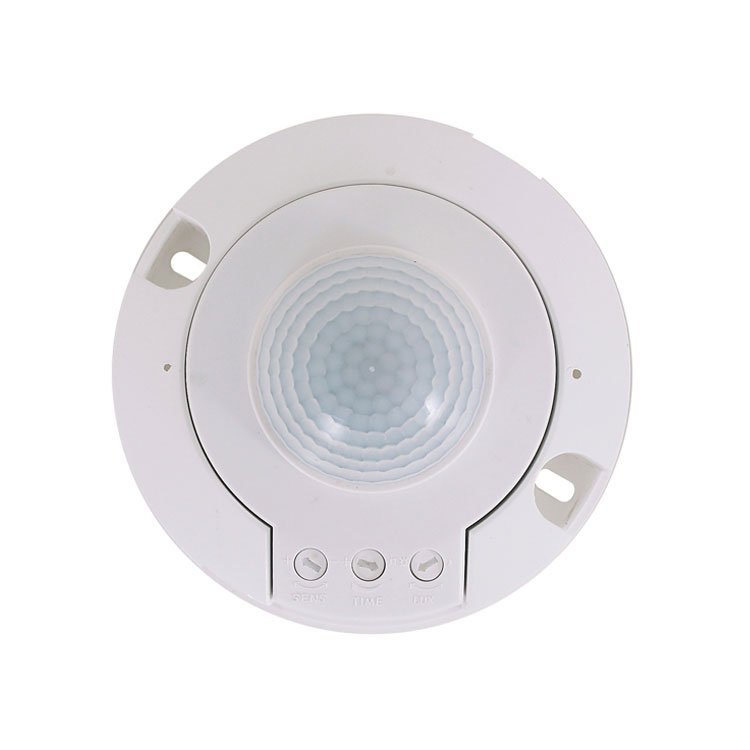

नॉब सेटिंग
① सेन्स: शोध श्रेणी समायोजित करा. ते वाढवण्यासाठी घड्याळाच्या दिशेने वळा आणि ते कमी करण्यासाठी घड्याळाच्या विरुद्ध दिशेने वळा. किमान वळताना ते 1m आहे आणि कमाल वळताना 8m आहे.
② वेळ: लोड कामाची वेळ सेटिंग समायोजित करा. ते वाढवण्यासाठी घड्याळाच्या दिशेने वळा आणि ते कमी करण्यासाठी घड्याळाच्या विरुद्ध दिशेने वळा. जास्तीत जास्त वळताना वेळ सेटिंग सुमारे 12 मिनिटे असते आणि मिनिटाकडे वळताना वेळ सेटिंग सुमारे 10 सेकंद असते.
③ LUX: कार्यरत प्रकाश समायोजित करा. ते वाढवण्यासाठी घड्याळाच्या दिशेने वळा आणि ते कमी करण्यासाठी घड्याळाच्या विरुद्ध दिशेने वळा. मि कडे वळल्यावर, ते फक्त 10LUX च्या लाइट-कंट्रोलच्या खाली काम करेल, जेव्हा कमाल कडे वळते तेव्हा ते कोणतेही प्रकाश-नियंत्रण कार्य करू शकते.

लक्ष द्या: हे उत्पादन वापरताना, कृपया आपल्याला आवश्यक असलेल्या योग्य स्थितीत संवेदनशीलता समायोजित करा, कृपया संवेदनशीलता जास्तीत जास्त समायोजित करू नका, चुकीच्या हालचालीमुळे उत्पादन सामान्यपणे कार्य करत नाही हे टाळण्यासाठी. संवेदनशीलता खूप जास्त असल्याने चुकीचे सहजपणे ओळखा वाऱ्याने उडणारी पाने आणि पडदे, लहान प्राणी आणि पॉवर ग्रीड आणि इलेक्ट्रिकल उपकरणांच्या हस्तक्षेपाने चुकीची हालचाल. हे सर्व उत्पादन सामान्यपणे कार्य करत नाही!

जेव्हा उत्पादन सामान्यपणे कार्य करत नाही, तेव्हा कृपया योग्यरित्या संवेदनशीलता कमी करण्याचा प्रयत्न करा आणि नंतर त्याची चाचणी करा.

स्थापना सूचना

(1) स्विच ऑफ पॉवर स्थापित करण्यापूर्वी;

(२) वरचे कव्हर घड्याळाच्या विरुद्ध दिशेने फिरवा आणि ते काढा, खालचे कव्हर फिक्सिंग स्क्रू घट्ट करा;
(३)निवडलेल्या पोझिशनवर स्क्रू (जैसे①) सह तळाशी कव्हर स्थापित करा;
(4)कनेक्शन-वायर डायग्रामनुसार पॉवर वायर कनेक्ट करा आणि वायर सेन्सरमधील कनेक्शन लाइन कॉलममध्ये लोड करा;
(५)सेन्सरवर बटण टॉप कव्हर करा आणि ते घड्याळाच्या दिशेने घट्ट फिरवा (जसे②), इंस्टॉलिंग पूर्ण झाले.

नोंद
इलेक्ट्रिशियन किंवा अनुभवी माणसाने स्थापित केले पाहिजे.
अशांत वस्तूंवर ते स्थापित करणे टाळा.
डिटेक्शन विंडोच्या समोर अडथळा आणि हलणारी वस्तू असू नये.
तुमच्या सुरक्षिततेचा विचार करून, इंस्टॉलेशननंतर अडचण आल्यावर कृपया कव्हर उघडू नका.
उत्पादन आणि निर्देशामध्ये फरक असल्यास, कृपया मुख्यतः उत्पादनाचा संदर्भ घ्या.

काही समस्या आणि निराकरण मार्ग
लोड कार्य करत नाही:
a कृपया पॉवर आणि लोड कनेक्शन योग्य असल्याचे तपासा.
b लोड चांगला आहे का ते तपासा.
c शोधल्यानंतर दिवा त्याचा वेग वाढवतो का ते तपासा.
d कार्यरत प्रकाश प्रकाश-नियंत्रणाशी सुसंगत आहे का ते तपासा.

संवेदनशीलता कमी आहे:
a कृपया सिग्नल प्राप्त करण्यासाठी डिटेक्शन विंडोच्या समोर अडथळा आहे का ते तपासा.
b कृपया सभोवतालचे तापमान खूप जास्त आहे का ते तपासा.
c कृपया सिग्नल स्त्रोत शोध फील्डमध्ये आहे का ते तपासा.
d कृपया इन्स्टॉलेशनची उंची निर्देशांमध्ये दर्शविलेल्या उंचीशी संबंधित आहे का ते तपासा.
e कृपया हलणारे अभिमुखता योग्य आहे का ते तपासा.

सेन्सर आपोआप लोड बंद करू शकत नाही:
a शोध फील्डमध्ये सतत सिग्नल आहेत का ते तपासा.
b वेळ सेटिंग सर्वात लांबवर सेट केली आहे का ते तपासा.
c पॉवर निर्देशांशी सुसंगत आहे का ते तपासा.
d तापमान बदल स्पष्टपणे सेन्सरच्या जवळ आहे का ते तपासा, जसे की एअर कंडिशन किंवा सेंट्रल हीटिंग इ.

● कृपया व्यावसायिक स्थापनेसह पुष्टी करा.
● कृपया इंस्टॉलेशन आणि काढण्याच्या ऑपरेशन्सपूर्वी वीज पुरवठा बंद करा.
● तुम्ही सुरक्षिततेच्या उद्देशाने वीज खंडित केल्याची खात्री करा.
● अयोग्य ऑपरेशनमुळे नुकसान झाले, निर्माता कोणतीही जबाबदारी घेत नाही.

हे मॅन्युअल या उत्पादनाच्या वर्तमान सामग्री प्रोग्रामिंगसाठी आहे, निर्मात्याला सूचना न देता कोणतेही बदल आणि सुधारणा आहेत!
ही सूचना, आमच्या परवानगीशिवाय, इतर कोणत्याही हेतूंसाठी कॉपी केली जाऊ नये.
