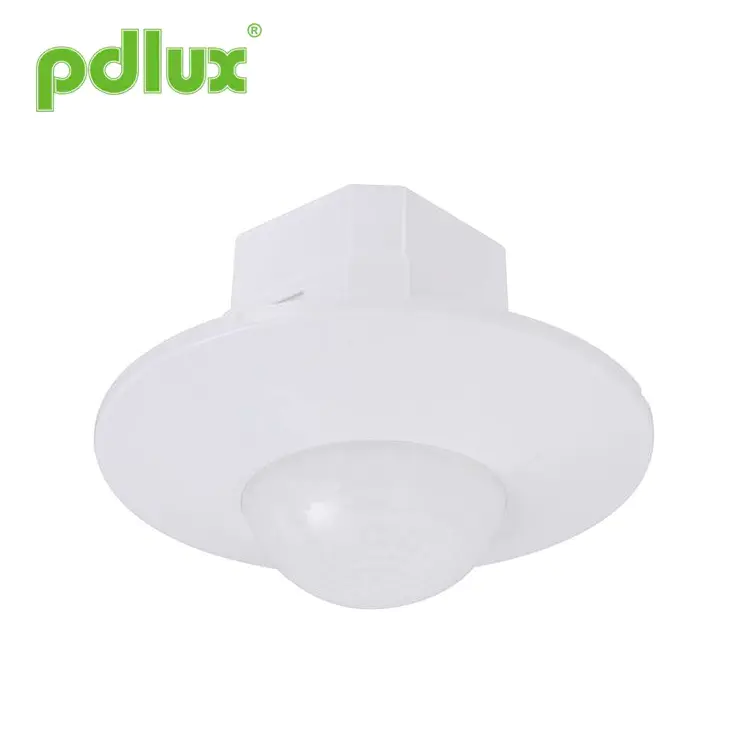

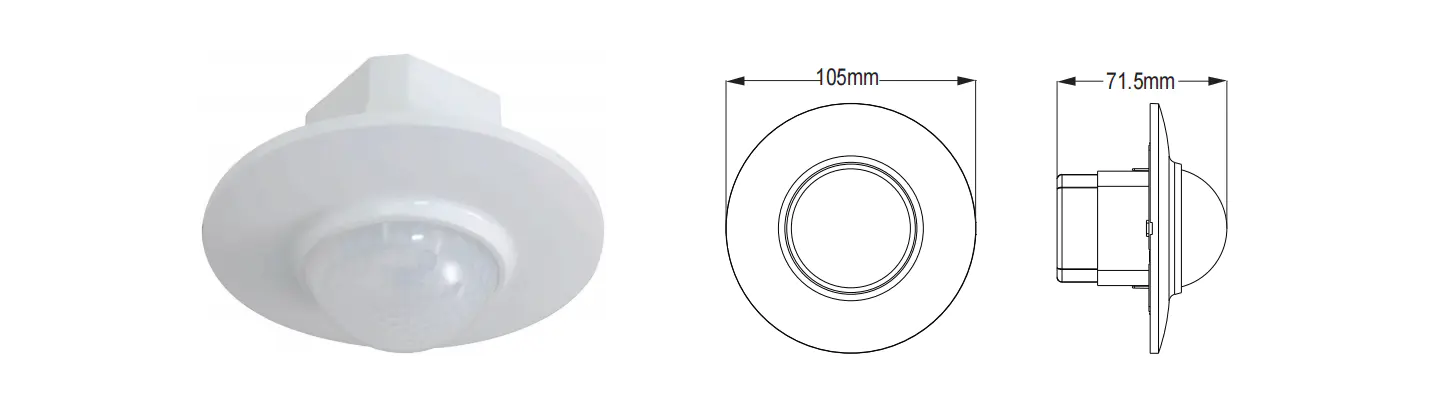

PD-PIR200A 360° सीलिंग इन्फ्रारेड मोशन सेन्सर

सारांश

उत्पादन एक नवीन बचत-ऊर्जा स्विच आहे, ते चांगले संवेदनशीलता शोधक, एकात्मिक सर्किट आणि एसएमटी स्वीकारते. हे स्वयंचलितता, सोयीस्कर सुरक्षित, बचत-ऊर्जा आणि व्यावहारिक कार्ये एकत्रित करते. आत एक डिटेक्टर विस्तृत श्रेणी शोध फील्ड तयार करतो, तो नियंत्रण-सिग्नल स्त्रोत म्हणून मानवाकडून मिळालेल्या इन्फ्रारेड ऊर्जेचा वापर करतो, जेव्हा एखादा डिटेक्शन फील्डमध्ये प्रवेश करतो तेव्हा तो एकाच वेळी लोड सुरू करू शकतो. तो दिवस आणि रात्र आपोआप ओळखू शकतो. हे स्थापित करणे सोपे आहे आणि मोठ्या प्रमाणावर वापरले जाते, त्यात पॉवर शो आणि शो शोधण्याचे कार्य आहेत.

तपशील

उर्जा स्त्रोत	220-240VAC/100-130VAC	पॉवर वारंवारता	50/60Hz
प्रतिरोधक भार	1200W कमाल 230V/600W कमाल 110V	वेळ सेटिंग:	किमान: 8±3 सेकंद कमाल: 7±2 मिनिट (समायोज्य)
शोध कोन	360º	शोध श्रेणी (22°C)	8m कमाल.(dia.) (समायोज्य)
प्रकाश-नियंत्रण	<3LUX-डेलाइट (समायोज्य)	कार्यरत तापमान	-10°C~+40°C
वीज वापर	0.45W (स्थिर 0.1W)	स्थापना उंची	2.5~3.5m
शोध गती गती	०.६-१.५ मी/से	कार्यरत आर्द्रता	<93% RH

टीप: जेव्हा भिन्न भार समांतर वापरले जातात, तेव्हा त्याचे गुणधर्म पूर्णपणे समजून घेणे आवश्यक आहे लोड, आणि विशेषतः मोठ्या इनरश करंटसह लोडमुळे रिलेचे अकाली नुकसान होईल इंडक्टरच्या आत. वापरल्या जाणाऱ्या लोडबद्दल मोठ्या प्रमाणात अनिश्चितता असल्यास, अपग्रेड केले जाते विशेषतः इनरश करंटचा सामना करण्यासाठी डिझाइन केलेली आवृत्ती सानुकूलित केली जाऊ शकते.

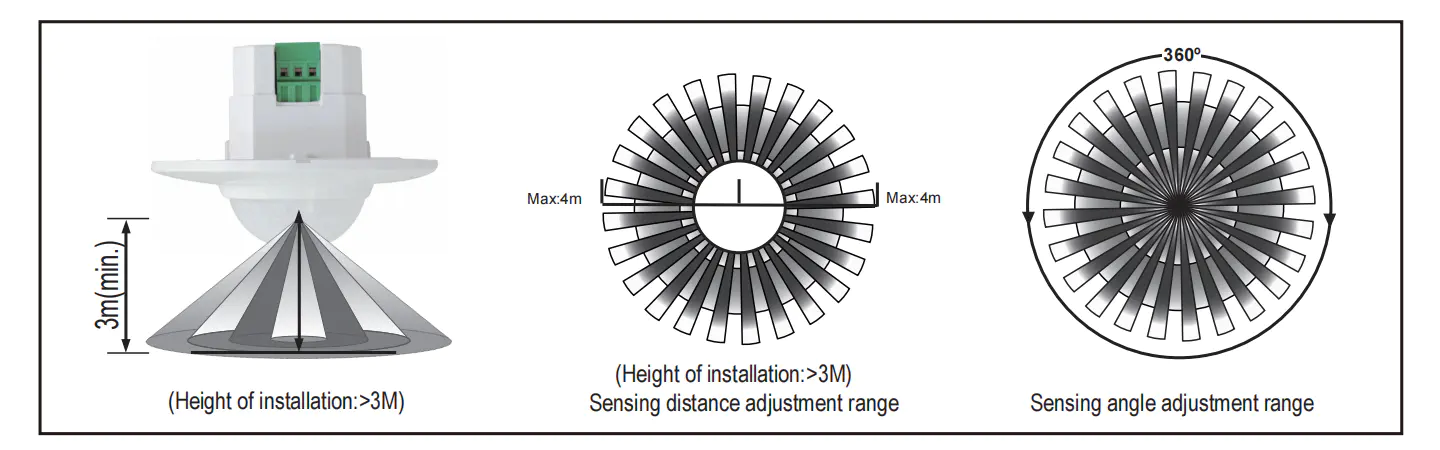

सेन्सर माहिती

कार्य

· दिवस आणि रात्र आपोआप ओळखा. तुमच्या इच्छेनुसार प्रकाश-नियंत्रण समायोजित करू शकता: सूर्याकडे वळल्यावर (कमाल), हे दिवसा आणि रात्री काम करेल. MOON (मिनिटे) वर वळल्यावर, ते फक्त 3LUX परिस्थितीपेक्षा कमी काम करेल. समायोजनासाठी, कृपया चाचणी मार्ग पहा.
· डिटेक्शन रेंज इन्स्टॉलेशन पोझिशन आणि डिटेक्शन फील्डनुसार सेट केली जाऊ शकते.
· डिटेक्शन शो: सिग्नल प्राप्त करताना एलईडी प्रति सेकंद दोन वेळा फ्लॅश होईल.
· वेळ सेटिंग सतत जोडली जाते: जेव्हा त्याला पहिल्या इंडक्टर नंतर दुसरा इंडक्शन सिग्नल प्राप्त होतो, तेव्हा ते उर्वरित प्रथम वेळेच्या मूलभूत सेटिंगवर पुन्हा एकदा गणना करा. (वेळ सेट करा)
· वेळ सेटिंग समायोजन: ते तुमच्या इच्छेनुसार सेट केले जाऊ शकते. किमान 8±3 सेकंद आहे; कमाल आहे ७±२मि.



कनेक्शन-वायर आकृती



लक्ष द्या: हे उत्पादन वापरताना, कृपया आपल्याला आवश्यक असलेल्या योग्य स्थितीत संवेदनशीलता समायोजित करा, कृपया संवेदनशीलता जास्तीत जास्त समायोजित करू नका, उत्पादन टाळण्यासाठी सामान्यत: चुकीच्या हालचालीमुळे कार्य करा. संवेदनशीलता खूप जास्त असल्यामुळे वाऱ्याने उडणारी पाने आणि पडदे, लहान प्राणी आणि पॉवर ग्रीड आणि इलेक्ट्रिकल उपकरणांच्या हस्तक्षेपामुळे चुकीची हालचाल सहज ओळखता येते. ते सर्व उत्पादनाचे नेतृत्व करतात कार्य करत नाहीत साधारणपणे!
जेव्हा उत्पादन सामान्यपणे कार्य करत नाही, तेव्हा कृपया योग्यरित्या संवेदनशीलता कमी करण्याचा प्रयत्न करा आणि नंतर त्याची चाचणी करा.

नोट्स

इलेक्ट्रिशियन किंवा अनुभवी माणसाने स्थापित केले पाहिजे.
अशांत वस्तूंवर ते स्थापित करणे टाळा.
डिटेक्शन विंडोच्या समोर अडथळा आणि हलणारी वस्तू असू नये.
एअर कंडिशन, सेंट्रल हीटिंग इ. सारख्या हवेच्या तापमान बदल झोनजवळ ते स्थापित करणे टाळा.
तुमच्या सुरक्षिततेचा विचार करून, इंस्टॉलेशननंतर अडचण आल्यावर कृपया कव्हर उघडू नका.
उत्पादन आणि निर्देशामध्ये फरक असल्यास, कृपया मुख्यतः उत्पादनाचा संदर्भ घ्या.

काही समस्या आणि निराकरण मार्ग

लोड काम करत नाही:
a.कृपया पॉवर आणि लोड कनेक्शन योग्य आहे का ते तपासा.
b. भार चांगला आहे का ते तपासा.
c. कार्यरत प्रकाश प्रकाश-नियंत्रणाशी सुसंगत आहे का ते तपासा.

संवेदनशीलता कमी आहे:
a. कृपया सिग्नल प्राप्त करण्यासाठी डिटेक्शन विंडोच्या समोर अडथळा आहे का ते तपासा.
b. कृपया सभोवतालचे तापमान खूप जास्त आहे का ते तपासा.
c. कृपया तपासा की सिग्नल स्त्रोत शोध फील्डमध्ये आहे का.
d. कृपया इन्स्टॉलेशनची उंची सूचनांमध्ये दर्शविलेल्या उंचीशी संबंधित आहे का ते तपासा.
e.कृपया मूव्हिंग ओरिएंटेशन योग्य आहे का ते तपासा.

सेन्सर आपोआप लोड बंद करू शकत नाही:
a शोध फील्डमध्ये सतत सिग्नल आहेत का ते तपासा.
b वेळ सेटिंग सर्वात लांबवर सेट केली आहे का ते तपासा.
c पॉवर निर्देशांशी सुसंगत आहे का ते तपासा.
d तापमान बदल स्पष्टपणे सेन्सरच्या जवळ आहे का ते तपासा, जसे की एअर कंडिशन किंवा सेंट्रल हीटिंग इ



·वेगवेगळ्या वातावरणात वापरताना, कृपया संवेदनशीलता सर्वोच्च पातळीवर समायोजित करू नका.
कारण त्यामुळे सहजपणे बिघाड होऊ शकतो.
●कृपया व्यावसायिक स्थापनेसह पुष्टी करा.
●कृपया इंस्टॉलेशन आणि काढण्याच्या ऑपरेशन्सपूर्वी वीज पुरवठा बंद करा.
●सुरक्षेसाठी तुम्ही वीज खंडित केली असल्याची खात्री करा.
●अयोग्य ऑपरेशनमुळे नुकसान झाले, निर्माता कोणतीही जबाबदारी घेत नाही.
आम्ही उत्पादनाची गुणवत्ता आणि विश्वासार्हतेचा प्रचार करण्यासाठी वचनबद्ध आहोत, तथापि, सर्व इलेक्ट्रॉनिक घटकांच्या कुचकामी होण्याची काही शक्यता आहे, ज्यामुळे काही समस्या निर्माण होतील. डिझाइन करताना, आम्ही अनावश्यक डिझाइनकडे लक्ष दिले आहे आणि कोणत्याही अडचणी टाळण्यासाठी सुरक्षा कोटा स्वीकारला आहे. ही सूचना, आमच्या परवानगीशिवाय, इतर कोणत्याही हेतूंसाठी कॉपी केली जाऊ नये.
