पीआयआर मोशन सेन्सर स्मार्ट डिटेक्टर 220-240 व्ही/100-130 व्ही एसी
  • पीआयआर मोशन सेन्सर स्मार्ट डिटेक्टर 220-240 व्ही/100-130 व्ही एसीपीआयआर मोशन सेन्सर स्मार्ट डिटेक्टर 220-240 व्ही/100-130 व्ही एसी

पीआयआर मोशन सेन्सर स्मार्ट डिटेक्टर 220-240 व्ही/100-130 व्ही एसी

पीआयआर मोशन सेन्सर स्मार्ट डिटेक्टर 220-240 व्ही/100-130 व्ही एसी एक ऊर्जा स्वयंचलित सेन्सर स्विच आहे, तो दिवस आणि रात्र ओळखू शकतो. हे इन्फ्रारेड डिटेक्टर, आयसी आणि एसएमडी तंत्रज्ञानाचा अवलंब करते, जेव्हा कोणी त्याच्या शोधण्याच्या श्रेणीत प्रवेश करते आणि आयटी कार्य करते तेव्हा इन्फ्रारेड डिटेक्टर दिवा चालू करतो, जेव्हा तो त्याची श्रेणी सोडल्यानंतर दिवा आपोआप बंद होईल. हे सभोवतालच्या प्रकाश प्रदीपन स्वयंचलितपणे शोधू शकते आणि वस्तुस्थितीच्या आवश्यकतेनुसार मूल्य सेट आणि समायोजित करू शकते. जसे की, जेव्हा सभोवतालच्या प्रकाशाच्या प्रदीपन सेटिंगच्या खाली असेल तेव्हा प्रकाश चालू होईल आणि कार्य करेल. एकदा ते सेटिंग मूल्यापेक्षा जास्त झाल्यावर प्रकाश कार्य करणे थांबवेल. हे इनडोअर, कॉरिडॉर आणि सार्वजनिक-बिल्डिंगमध्ये स्थापित केले जाऊ शकते.

मॉडेल:PD-PIR115

चौकशी पाठवा

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

वैशिष्ट्ये


उर्जा स्त्रोत 220-240vac, 50/60 हर्ट्ज
100-130vac, 50/60 हर्ट्ज
वेळ सेटिंग 5 एस 、 30 एस 、 1 मि 、 3 मि 、 5 मि 、 8 मि
(समायोज्य)
रेट केलेले लोड 800 डब्ल्यू मॅक्स.टंगस्टेन (220-240vac)
200 डब्ल्यू मॅक्स.फ्लोरोसेंट आणि एलईडी (220-240vac)
400 डब्ल्यू मॅक्स.टंगस्टेन (100-130vac)
100 डब्ल्यू मॅक्स.फ्लोरोसेंट आणि एलईडी (100-130vac)
प्रकाश-नियंत्रण <10 लक्स ~ 2000 लक्स (समायोज्य)
शोध श्रेणी 8 मी (22 डिग्री सेल्सियस) (समायोज्य) शोध कोन 100 °
कार्यरत तापमान -10 ~+40 ° से कार्यरत आर्द्रता ≤93%आरएच

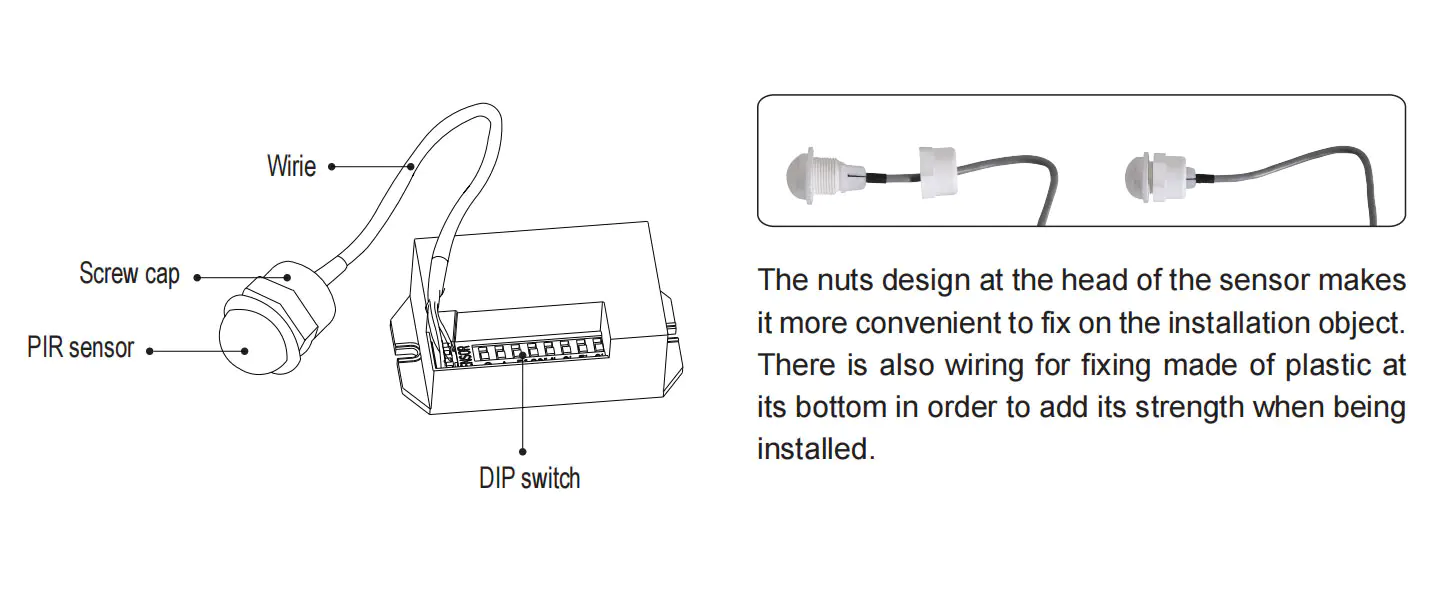

प्रत्येक भागाचे नाव

Name of each part

सेन्सर माहिती

Sensor information

कार्य


1. अ‍ॅडॉप्ट्स 8-बिट डिप स्विच:
Lux आपण केवळ 10 लक्सच्या खाली किंवा कोणत्याही प्रकाशात प्रकाशात काम करण्यासाठी कार्यरत प्रकाश निवडू शकता;
· समायोज्य संवेदनशीलता;
Load लोडचा कामकाजाचा वेळ-विलंब निवडा: 5 एस, 30 एस, 1 मिनिट, 3 मि, 5 मि, 8 मि.
२. लोड कामाची वेळ आपोआप उशीर करू शकते:
शेवटच्या सेन्सिंगनंतर वेळ पुन्हा तयार करतो;
3. इन्फ्रारेड डिटेक्टर आणि सेन्सिटायझेशन रेझिस्टर कनेक्ट करा;
S. सिम्पल स्ट्रक्चर आणि सोयीस्कर वापरणे.
Function


कनेक्शन-वायर आकृती


1. पॉवरसह तपकिरी आणि निळा जोडा;
2. लोडसह लाल आणि निळा कनेक्ट करा.
Connection-wire diagram


बुडविणे स्विच सेटिंग


1. वर्किंग लाइट () निवडणे:
· जेव्हा स्लाइड चालू नसते तेव्हा ते कोणत्याही प्रकाशात काम करू शकते;
On जेव्हा स्लाइड चालू असेल तेव्हा ते फक्त रात्री कार्य करू शकते (<10 लक्स).
2. संवेदनशीलता () निवडणे:
· जेव्हा स्लाइड चालू नसते तेव्हा उच्च संवेदनशीलता;
On जेव्हा स्लाइड चालू असेल तेव्हा कमी संवेदनशीलता.
3. वेळ-विलंब (5 ", 30" , 1 ', 3' , 5 ', 8')
जेव्हा एखादा विशिष्ट वेळ-विलंब निवडा, तेव्हा आपण त्यास केवळ स्थितीत स्लाइड करा.
Dip switch setting



लक्ष: हे उत्पादन वापरताना, कृपया आपल्याला आवश्यक असलेल्या योग्य स्थितीशी संवेदनशीलता समायोजित करा, कृपया जास्तीत जास्त संवेदनशीलता समायोजित करू नका, उत्पादन टाळण्यासाठी सामान्यपणे चुकीच्या हालचालीमुळे कार्य करत नाही. वारा वाहणारी पाने आणि पडदे, लहान प्राणी आणि पॉवर ग्रीड आणि इलेक्ट्रिकल उपकरणांच्या हस्तक्षेपाद्वारे चुकीची गती. त्या सर्वांचे नेतृत्व उत्पादन सामान्यपणे कार्य करत नाही!
जेव्हा उत्पादन सामान्यपणे कार्य करत नाही, कृपया संवेदनशीलता योग्यरित्या कमी करण्याचा प्रयत्न करा आणि नंतर त्याची चाचणी घ्या.

चाचणी


Soly स्लाइड डिप 5 on वर स्थिती आणि इतर मूळ स्थितीवर आहे;
Power पॉवरवर स्विच करा, लोड बंद झाल्यानंतर, सेन्सर स्थिर कार्यरत स्थितीत प्रवेश करा;
· एकदा हे समजून घ्या, लोड चालू करा आणि 5 एस नंतर ते स्वयंचलितपणे बंद करा;
Side जर स्लाइड डुबकी () स्थितीत असेल तर, दिवसाच्या वेळी त्याची चाचणी घ्या, ते समजून घ्या, लोड चालू होणार नाही, अपारदर्शक ऑब्जेक्टसह संवेदनशीलता प्रतिरोधक झाकून ठेवा, पुन्हा एकदा ते लोड चालू होईल आणि 5 एस नंतर ते चालू होईल स्वयंचलितपणे बंद.

प्रसंगी


हे इनडोअर, कॉरिडॉर आणि सार्वजनिक-बिल्डिंगमध्ये स्थापित केले जाऊ शकते.
नॉन-मेटलिक सामग्रीसह डिव्हाइसवर आत स्थापित.
उदा. सेन्सर, एका सामान्य प्रकाशापासून स्वयंचलित सेन्सर दिवा पर्यंत जोडा.
For occasions

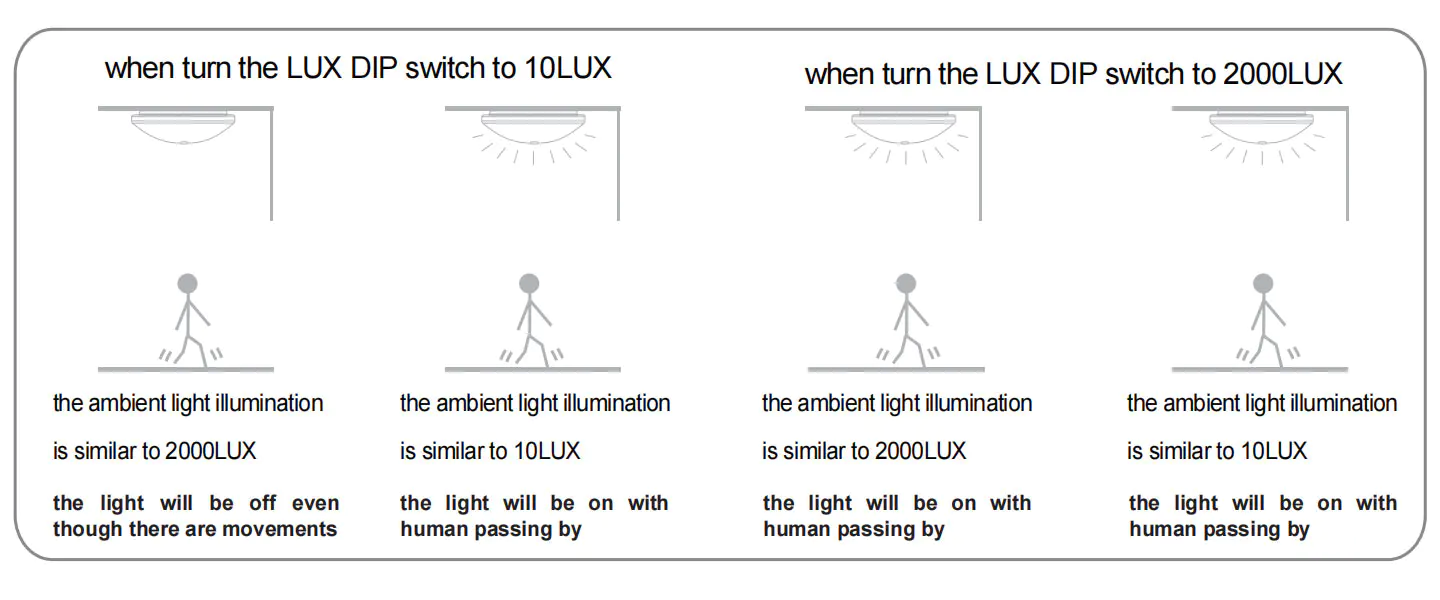

प्रकाश-नियंत्रणाचे ऑपरेटिंग तत्त्व
Operating principle of the light-control

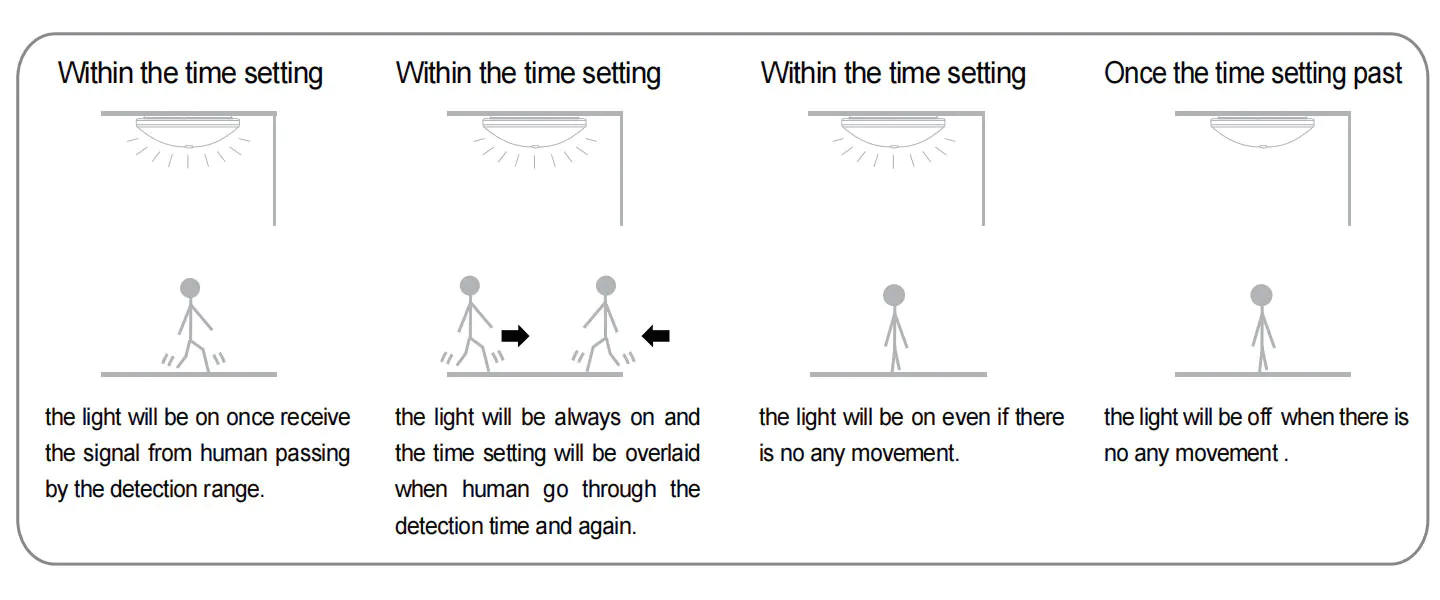

वेळ सेटिंगचे ऑपरेटिंग तत्व
Operating principle of time setting

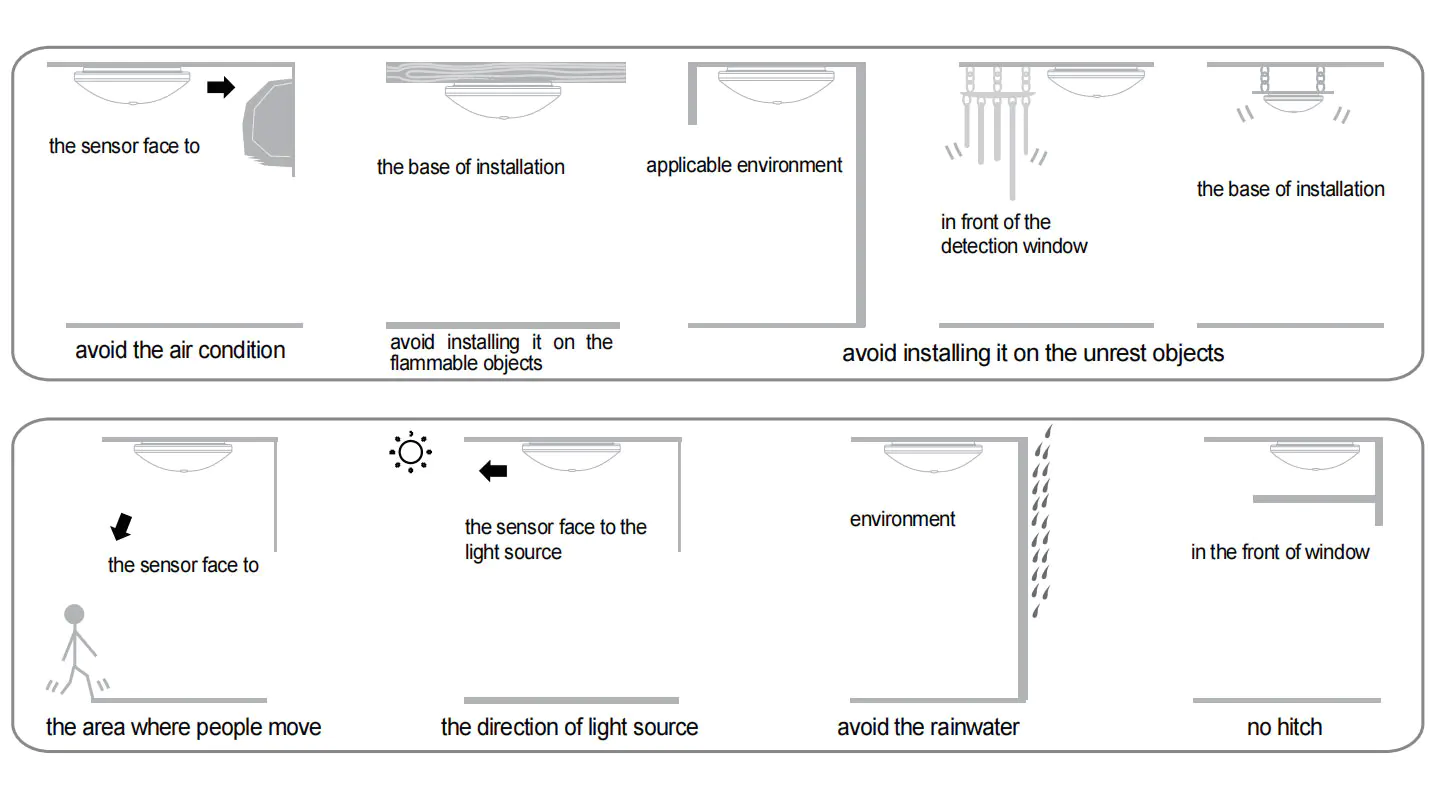

स्थापनेकडे लक्ष द्या
Pay attention to installation

लक्ष


Setting स्थापित करणारे कर्मचारी इलेक्ट्रीशियन किंवा परस्परसंबंध अनुभवासह असावेत;
Sun ज्या ठिकाणी सूर्य चमक, चालू आणि तापमानात बदल अर्थातच युनिट स्थापित करू नका याची खात्री करा, उदाहरणार्थ वातानुकूलन, हवा उबदार;
Selt स्थापित करणे बेस म्हणून स्वे ऑब्जेक्ट निवडू नका;
Sens सेन्स रेंजच्या समोर त्याच्या शोधण्यावर परिणाम करण्यासाठी कोणताही अडथळा किंवा फिरणारी वस्तू असू नये.


टिप्पणी


1. सेन्सरचा चेहरा ज्या ठिकाणी मानवी सहसा हलवितो त्या क्षेत्राकडे ठेवा.
2. अधिक अचूक प्रकाश सेटिंग मिळविण्यासाठी सेन्सरला सभोवतालच्या प्रकाशाच्या स्थितीत ठेवा.
3. वेळ सेटिंगमध्ये पुन्हा सिग्नल शोधल्यास, वेळ सेटिंग संपेल.

काही समस्या आणि निराकरण मार्ग

1. भार कार्य करत नाही:
उत्तरः कृपया शक्ती आणि लोडची कनेक्शन-वायरिंग योग्य आहे की नाही ते तपासा;
बी: कृपया लोड चांगले आहे की नाही ते तपासा;
सी: कृपया वर्किंग लाइट सेट लाइट-कंट्रोलशी संबंधित आहे का ते तपासा.
२. संवेदनशीलता गरीब आहे:
उत्तरः कृपया सिग्नल प्राप्त करण्यासाठी शोध विंडोच्या समोर अडथळा आहे की नाही ते तपासा;
बी: कृपया सभोवतालचे तापमान खूप जास्त आहे की नाही ते तपासा;
सी: कृपया इंडक्शन सिग्नल स्त्रोत शोध क्षेत्रात आहे की नाही ते तपासा;
डी: कृपया इन्स्टॉलेशनची उंची सूचनांमध्ये दर्शविलेल्या उंचीशी संबंधित आहे की नाही ते तपासा;
ई: कृपया मूव्हिंग ओरिएंटेशन बरोबर आहे की नाही ते तपासा.
3. सेन्सर स्वयंचलितपणे लोड बंद करू शकत नाही:
उत्तरः कृपया शोध क्षेत्रात सतत सिग्नल आहे का ते तपासा;
बी: कृपया वेळ सेटिंग सर्वात लांब आहे की नाही ते तपासा;
सी: कृपया शक्ती सूचनांशी संबंधित आहे का ते तपासा;
डी: कृपया सेन्सरजवळील तापमान स्पष्टपणे बदलते की नाही, जसे की वातानुकूलन किंवा मध्यवर्ती हीटिंग इ.

warning


Vithers वेगवेगळ्या वातावरणात वापरल्यास, कृपया संवेदनशीलता सर्वाधिक समायोजित करू नका.
कारण यामुळे सहजपणे खराबी होऊ शकते.
Pre प्रीफेसीशनल इंस्टॉलेशनसह पुष्टी करा.
● कृपया स्थापना आणि काढण्याच्या ऑपरेशनपूर्वी वीजपुरवठा बंद करा.
Security आपण सुरक्षिततेच्या उद्देशाने शक्ती कमी केली असल्याचे सुनिश्चित करा.
Reperaper अयोग्य ऑपरेशनमुळे नुकसान झाले, निर्माता कोणतीही जबाबदारी स्वीकारत नाही.
आम्ही उत्पादनाची गुणवत्ता आणि विश्वासार्हतेला प्रोत्साहन देण्यासाठी वचनबद्ध आहोत, तथापि, सर्व इलेक्ट्रॉनिक घटकांमध्ये कुचकामी होण्याची काही विशिष्ट संभाव्यता आहे, ज्यामुळे काही त्रास होईल. जेव्हा डिझाइनिंग, आम्ही अनावश्यक डिझाइनकडे लक्ष दिले आहे आणि कोणतेही त्रास टाळण्यासाठी सुरक्षिततेचा कोटा दत्तक घेतला आहे.
आमच्या परवानगीशिवाय ही सूचना इतर कोणत्याही हेतूंसाठी कॉपी केली जाऊ नये.
